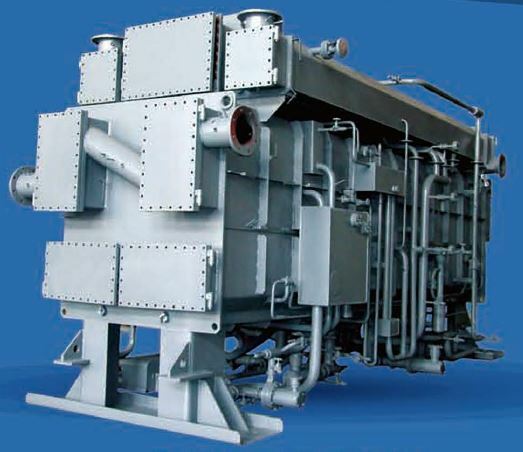

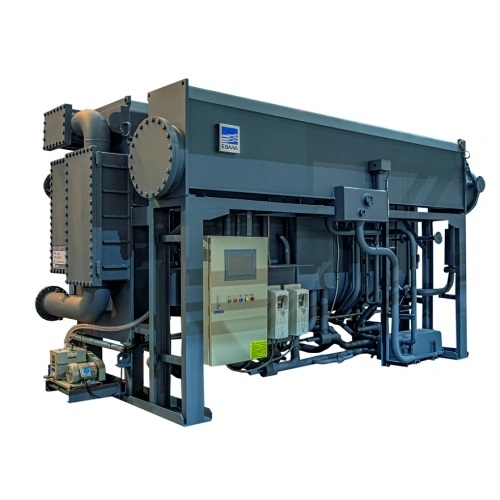

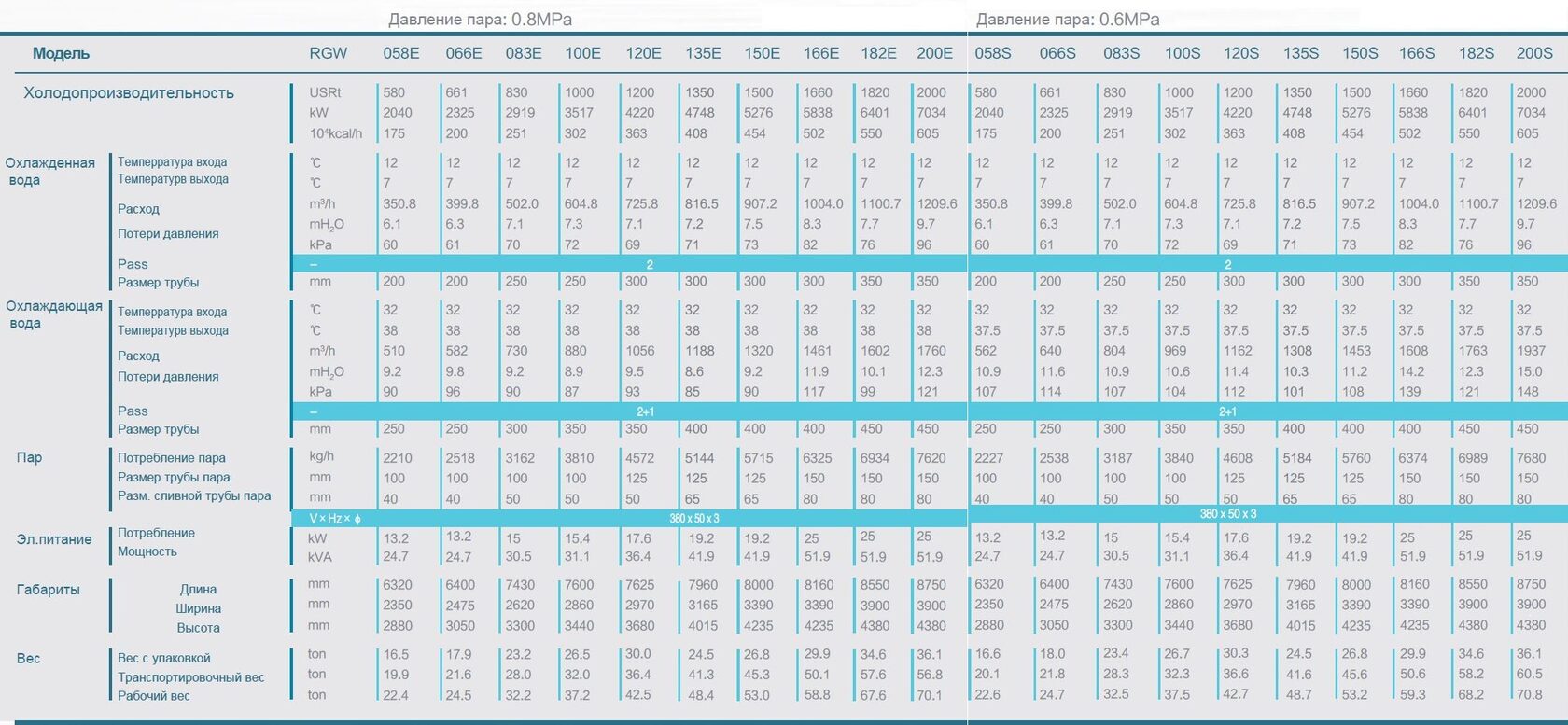

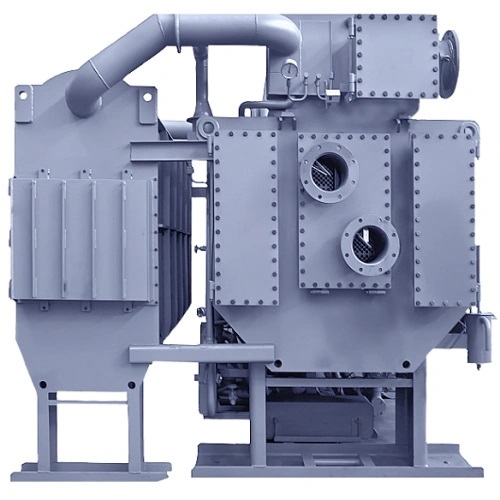

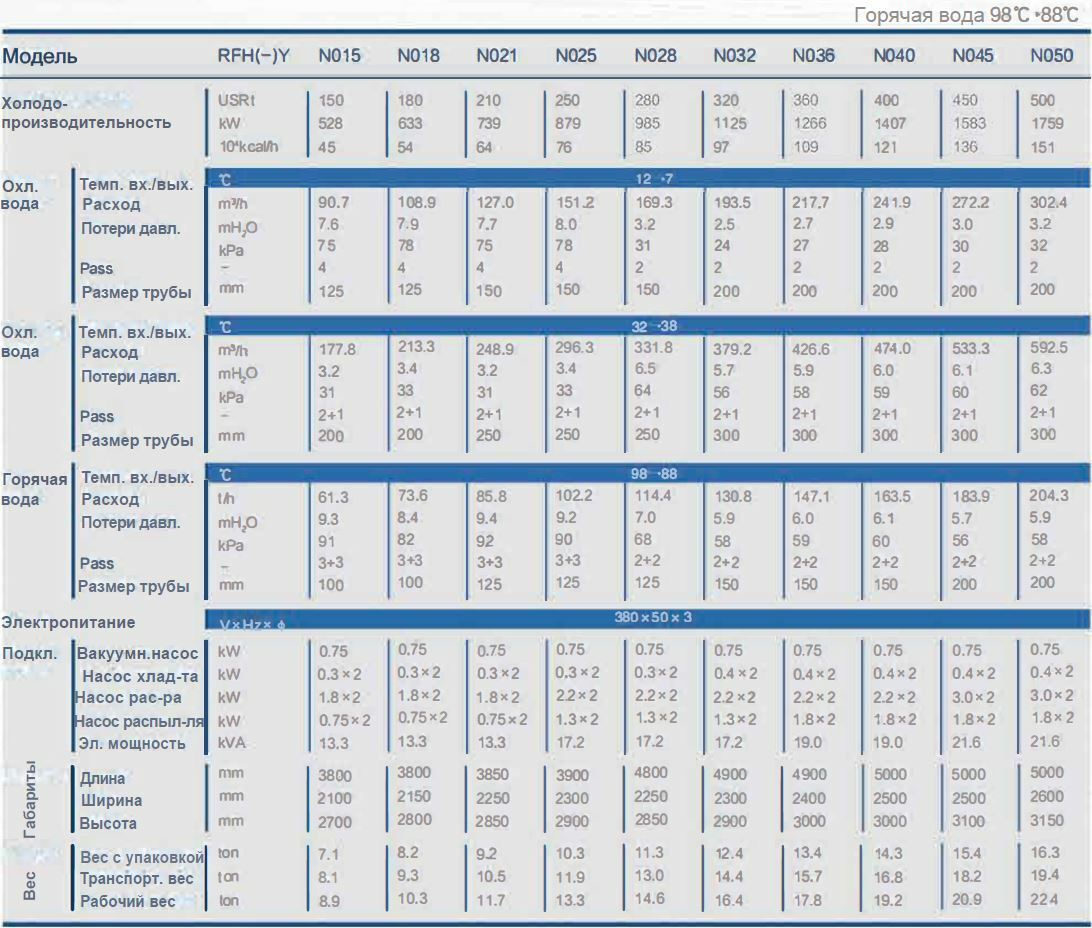

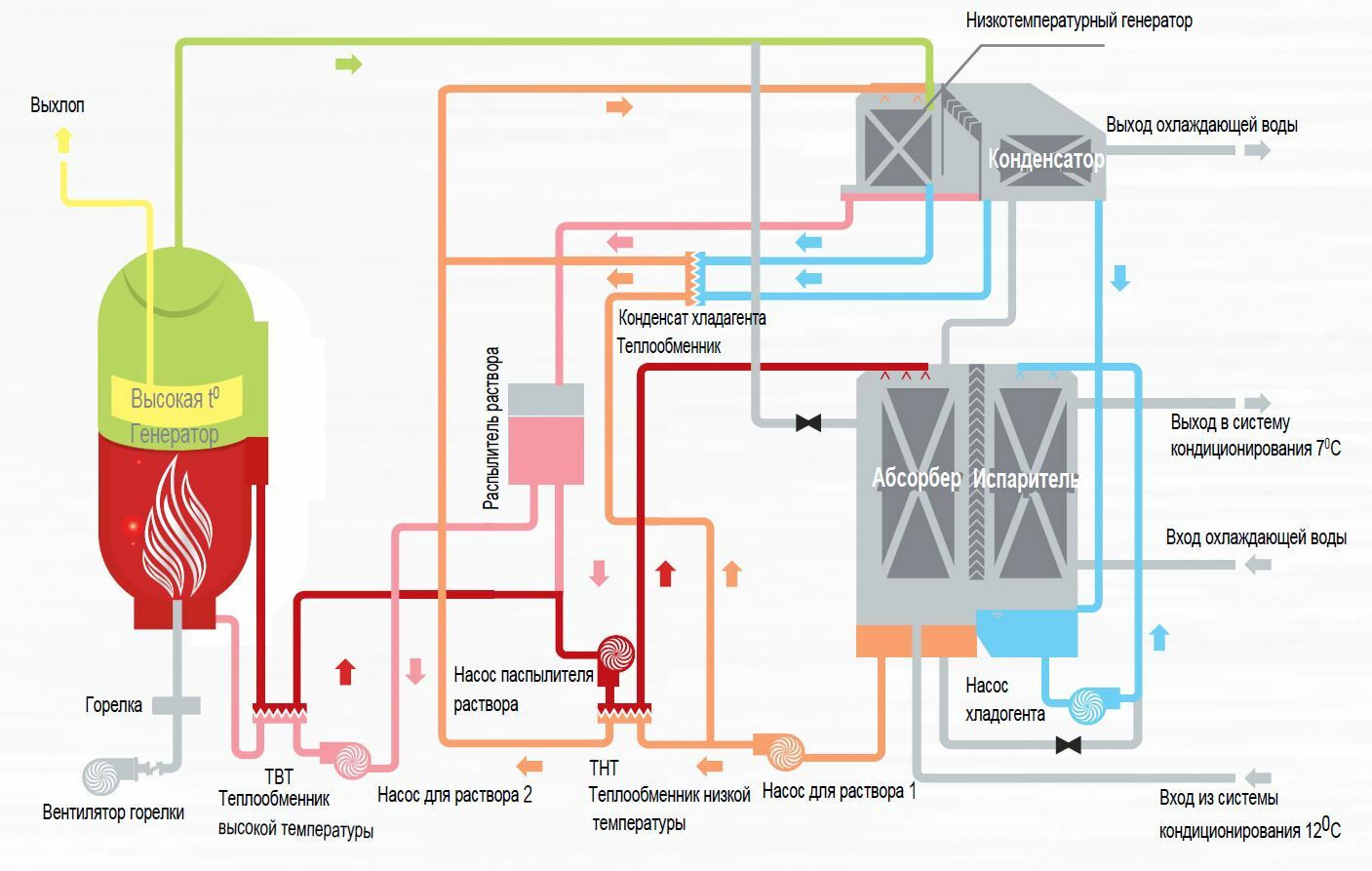

Испаритель: вода с температурой 12 °C поступает в чиллер из системы кондиционирования воздуха, проходит внутри медных трубок испарителя и охлаждается до 7 °C хладагентом (водой) с температурой 4 °C, распыленной в условиях вакуума с внешней стороны трубок. Нагреваясь, вода поглощает тепло из системы кондиционирования воздуха и становится паром, который поступает в абсорбер.

Абсорбер: 61% раствор бромида лития при 41 °C хорошо поглощает водяной пар. Температура поднимается, крепкий раствор становится слабым, когда раствор поглощает пар из испарителя. Охлаждающая вода из градирни, которая протекает внутри медных трубок абсорбера, выводит тепло в окружающую среду. 52-54% разбавленный раствор поступает в высокотемпературный генератор (ВТГ) и отдельно в низкотемпературный генератор, (НТГ) где нагревается и конденсируется. Испаритель и абсорбер расположены в одной зоне, где давление около 6 мм ртутного столба (0.0008 МПа).

Высокотемпературный генератор (ВТГ): раствор бромида лития нагревается до 160 °C пламенем 1400 °С и производит большое количество пара, который поступает в НТГ и концентрирует раствор от 52-54% до 61%. Крепкий раствор снова возвращается в абсорбер. Давление в ВТГ около 690 мм рт.ст.(0,92 МПа).

Низкотемпературный генератор (НТГ): водяной пар из ВТГ поступает в теплообменные трубы НТГ и нагревает окружающий разбавленный раствор до 90 °C. Раствор испаряется, и пар поступает в конденсатор. Раствор концентрируется от 52-54 до 60,5% и поступает в абсорбер. Водяной пар из ВТГ также конденсируется после охлаждения и поступает в конденсатор.

Конденсатор: охлаждающая вода поступает в теплообменные трубы конденсатора и конденсирует пар с внешней стороны трубок в воду, передавая тепло в градирню. Водный конденсат поступает в испаритель, хладагента. НТГ и конденсатор расположены в одной зоне с внутренним давлением около 57 мм рт. ст. (0,0076 МПа).

Теплообменник высокой температуры (ТВТ): крепкий раствор при 160 °C из ВТГ обменивается теплом с разбавленным раствором 38 °C из абсорбера, как результат, температура разбавленного раствора поднимается, в то время как температура крепкого раствора снижается. После обмена теплом, крепкий раствор 160 °C поступает в абсорбер при температуре 42 °C с возвратом тепла с разницей температуры в 118 °C.

Теплообменник низкой температуры (ТНТ): крепкий раствор при 90 °C из НТГ обменивается теплом с разбавленным раствором 38 °C из абсорбера. Температура разбавленного раствора повышается, в то время как температура крепкого раствора снижается. После обмена теплом 90 °C крепкий раствор поступает в абсорбер при 41 °C с возвратом тепла с разницей температуры в 49 °C.Теплообменник снижает общее количество теплоты, необходимое для ВТГ и НТГ. Это действие является ключевым энергосберегающим фактором чиллера.

Водный нагреватель: в режиме охлаждения возможно получение горячей воды. Горячая вода поступает через трубы теплообменника водного нагревателя и нагревается паром с внешней стороны трубок, которые производят водный конденсат, поступающий назад в ВТГ.

Принцип работы и общее описание абсорбционной холодильной машины
прямого сжигания
