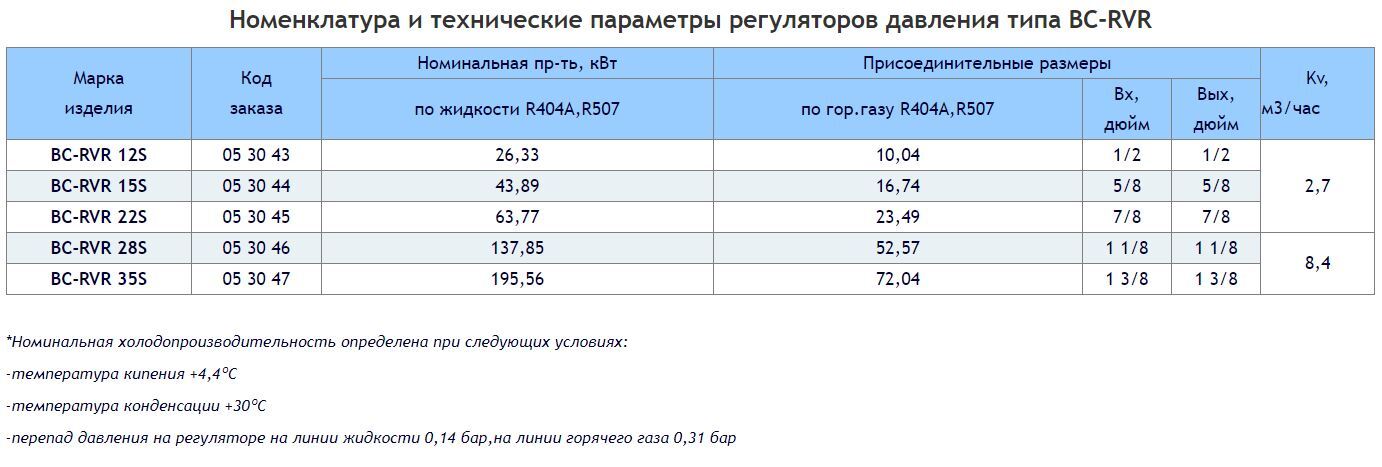

Регуляторы давления конденсации типа ВС-RVR

Регуляторы давления конденсации типа ВС-RVR, устанавливаются на стороне высокого давления и служат для поддержания постоянного и достаточно высокого давления в конденсаторе и ресивере холодильных установок и систем кондиционирования воздуха.

Описание работы
При изменении температуры окружающей среды (в случае использования BC-RVR для поддержания заданного давления конденсации) регулятор открывается или закрывается в зависимости от изменения температуры конденсации. Увеличение давления до регулятора способствует его открытию. Если температура окружающей среды уменьшается, то конденсатор становится переразмеренным, давление конденсации уменьшается и регулятор возвращается в закрытое положение. Применяется совместно с дифференциальным обратным клапаном BC-CVD, необходимым для создания достаточно высокого давления в ресивере во время зимних пусков.

Дифференциальный клапан BC-CVD применяется в системах зимнего пуска вместе с регулятором давления, установленным на входе в конденсатор воздушного охлаждения или между конденсатором и ресивером, и осуществляют перепуск паров высокого давления с нагнетания компрессора в ресивер, создавая необходимый уровень давления в ресивере и жидкостной линии, достаточный для подачи нужного количества жидкого хладагента через ТРВ в испаритель холодильной установки. Начало открытия клапана 1,4 Бар и полное 3 Бар. Дифференциальный клапан начинает открываться при достижении перепада давления на клапане, равного величине давления уставки.

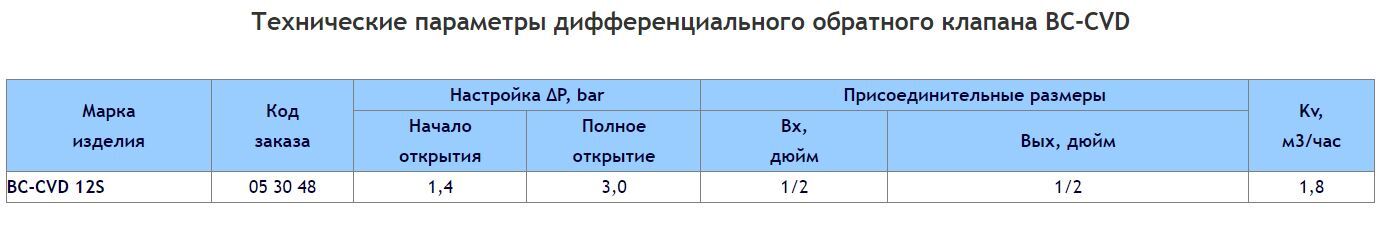

Дифференциальные обратные клапаны BC-CVD

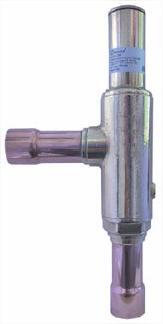

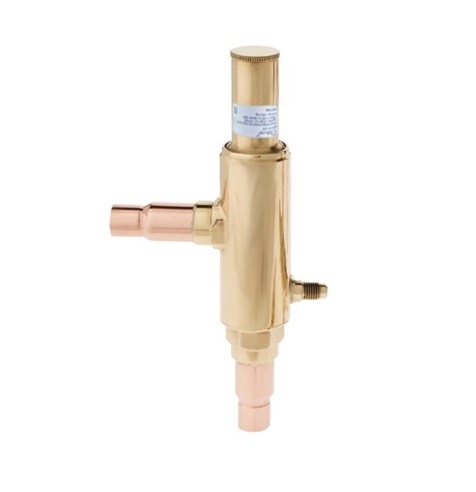

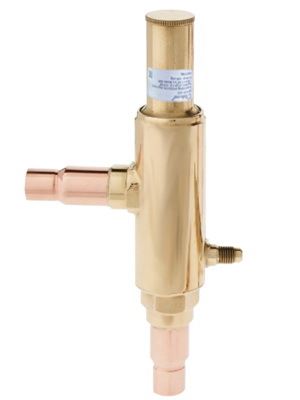

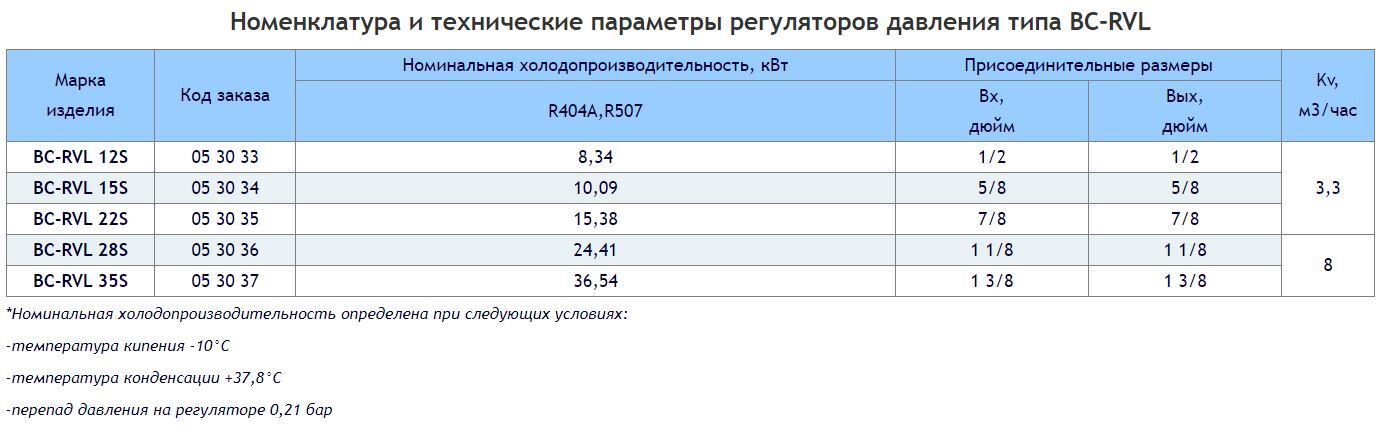

Регулятор давления в картере компрессора типа BC-RVL

Регулятор давления в картере компрессора типа BC-RVL устанавливается в линию всасывания перед компрессором. Он защищает двигатель компрессора от перегрузок во время пуска после длительных простоев или циклов оттаивания (при высоком давлении в испарителе, например при оттайке горячим газом).

Описание работы
Клапан открывается при возрастании давления на входе выше давления настройки. Степень открытия клапана зависит от входного давления.

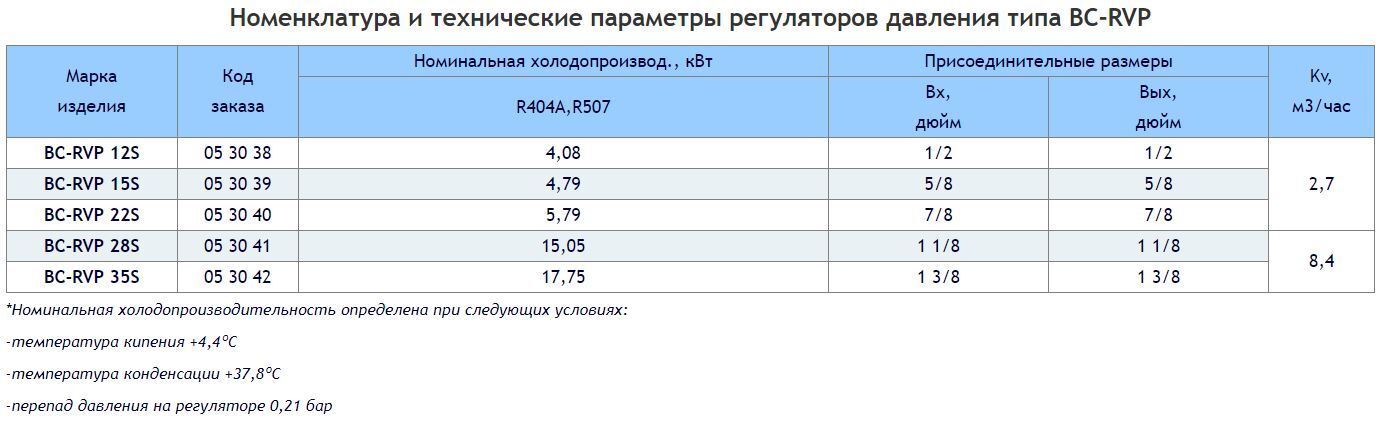

Регуляторы давления кипения типа BC-RVP

Регуляторы давления кипения типа BC-RVP предназначены для поддержания постоянного давления кипения в испарителе. Регулятор устанавливается в линию всасывания за испарителем и плавно регулирует давление кипения, дросселируя хладагент во всасывающий трубопровод. Регулятор давления кипения BC-RVP необходим для систем с испарителями с различной температурой кипения. Используется совместно с обратным клапаном BC-CV.

Описание работы
Клапан открывается при возрастании давления на входе выше давления настройки (уставки). Степень открытия клапана зависит только от входного давления.

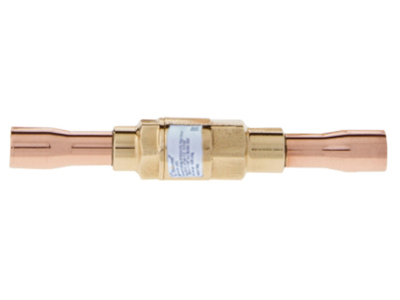

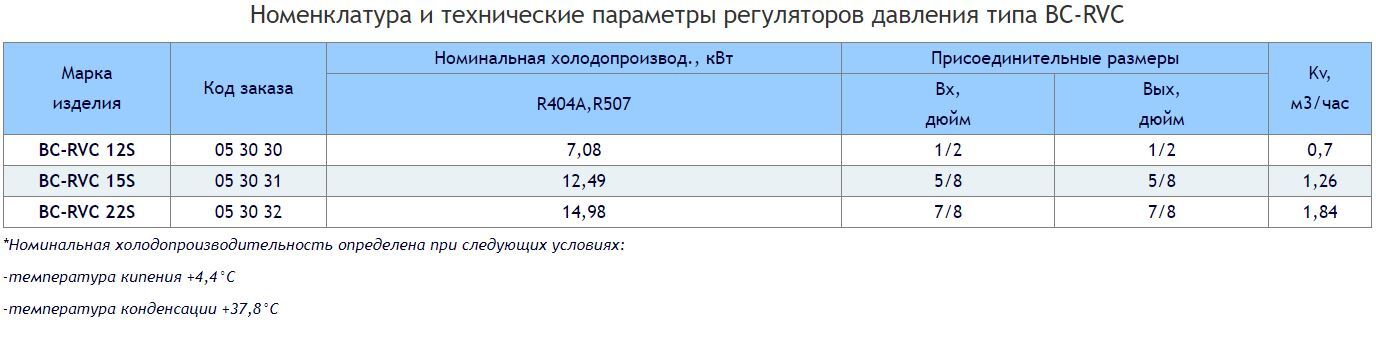

Регулятор производительности BC-RVC

Регуляторы давления типа BC-RVC устанавливаются в байпасную линию между сторонами низкого и высокого давления системы охлаждения и служат для приведения производительности компрессора в соответствие с фактической нагрузкой на испаритель.

Описание работы
Клапан открывается при возрастании давления на входе выше давления настройки (уставки). Степень открытия клапана зависит только от входного давления.
