Фильтры-осушители на жидкостную линию серии BCL

Особенности и преимущества фильтра-осушителя becool:
Фильтры-осушители серии BCL предназначены для использования в жидкостных трубопроводах холодильных установок и систем кондиционирования воздуха.
Быстро и эффективно удаляют влагу из системы даже в случае ее низкого содержания в хладагенте и когда температура жидкого хладагента высокая.
Обладают небольшим гидравлическим сопротивлением. Могут устанавливаться в любом положении в соответствии со стрелкой, указывающей направление потока.

Назначение и технические характеристики:
Последствиями загрязнения холодильного контура могут стать: повышение кислотности масла, коррозия металлических элементов системы, образование льда в ТРВ, и , как следствие, выход из строя компрессора. Фильтры-осушители на жидкостную линию поглощают влагу, понижают кислотность, удаляют механические загрязнения и твердые примеси.

Место установки и монтаж:
Фильтр-осушитель может быть установлен в любом месте жидкостного трубопровода.
Для получения лучших результатов следует располагать фильтр-осушитель как можно ближе к расширительному вентилю. Если на жидкостной линии присутствуют соленоидный вентиль и индикатор влажности, фильтр-осушитель следует располагать перед ними для защиты соленоидного вентиля и точного определения количества влаги по индикатору.

Стрелка на шильде фильтра указывает направление потока.
Установка в обратном направлении недопустима.

Конструкция фильтра:
1. Вход
2.Пружина
3. Твердый сердечник
4. Сетка из полиэстера
6. Металлическая пластина
с перфорацией
7. Выход
8. Пластмассовая гайка
9. Заглушка
5. Направление потока

Расшифровка маркировки фильтра: BCL 053S BCL - Фильтр-осушитель производства becool на жидкостную линию с твердым сердечником, состоящий на 80% из материала типа «молекулярное сито» и на 20% из активированной окиси алюминия. 05 – Размер фильтра, Объем фильтра в куб. дюймах 3 – Соединительный размер в восьмых долях дюйма Тип соединения S – паяное, пробел - резьбовое

Технические характеристики

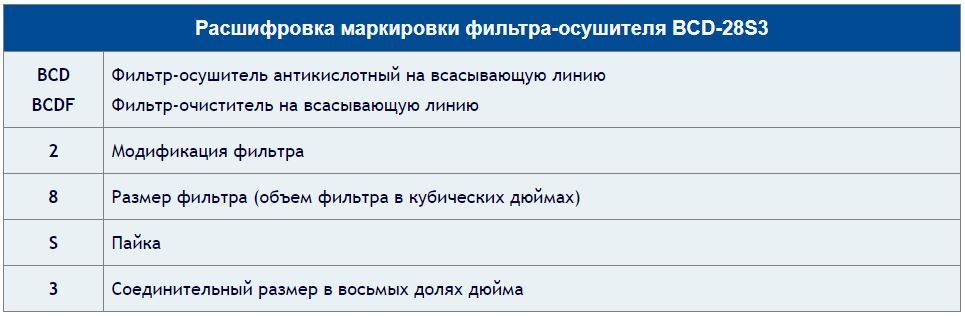

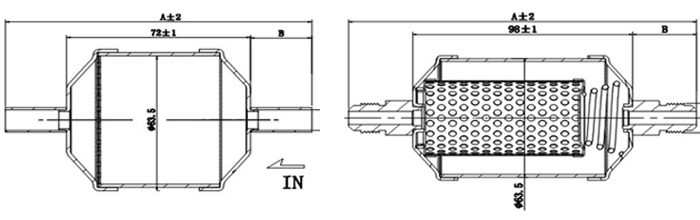

Фильтры-осушители на линию всасывания серии BCD/N

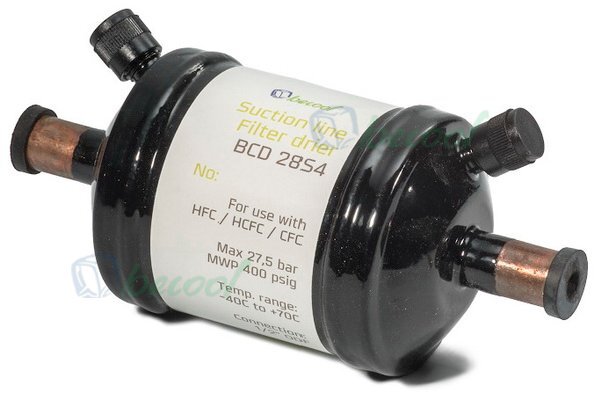

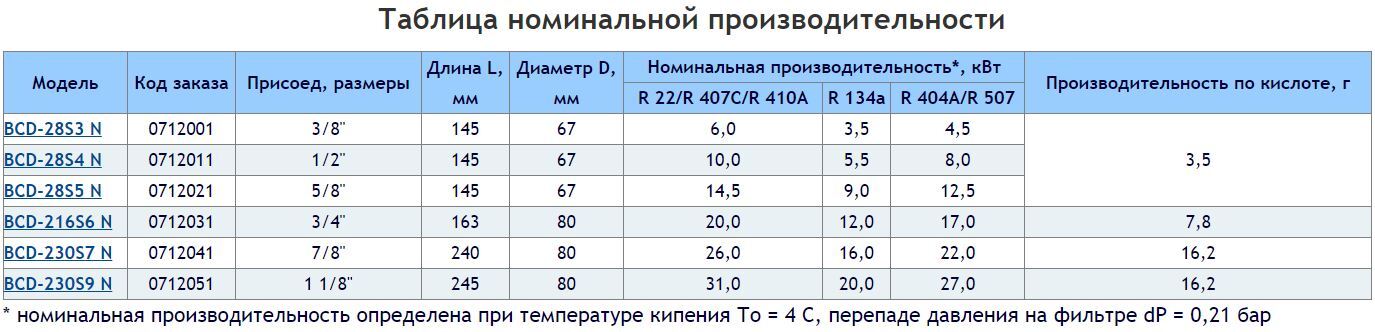

Фильтры-осушители на линию всасывания серии BCD
Предлагаемые фильтры серии BCD выполнены под соединение
пайкой и ограничены шестью типоразмерами:
BCD-28S3N (3/8''), BCD-28S4N(1/2''), BCD-28S5N (5/8''),
BCD-216S6N (3/4"), BCD-230S7N (7/8"), BCD-230S9N (1 1/8")

Назначение и технические характеристики:
Фильтры-осушители с антикислотными свойствами серии BCD имеют герметичную конструкцию и могут использоваться во всасывающих линиях для очистки холодильных систем и систем кондиционирования воздуха от продуктов сгорания двигателя компрессора и других сервисных работах.
Твердый сердечник фильтра, состоящий из активированного алюминия и материала типа «молекулярное сито», способен поглощать вредные кислоты и воду.
- Минимальное падение давления благодаря внутренней конструкции,
- Высокая кислото- и влагопоглощающая способность,
- Два клапана Шредера для замера падения давления на входе и выходе из фильтра,
- Медные трубки для пайки, - Фильтрация частиц до 15 мкм,
- Рабочий диапазон температур: -40 С ... +70 С,
- Максимальное рабочее давление: 35 бар,
- Высокая антикоррозионная защищенность внутренних и наружных поверхностей фильтра.

Совместимость со всеми хладагентами CFC, HCFC, HFC.

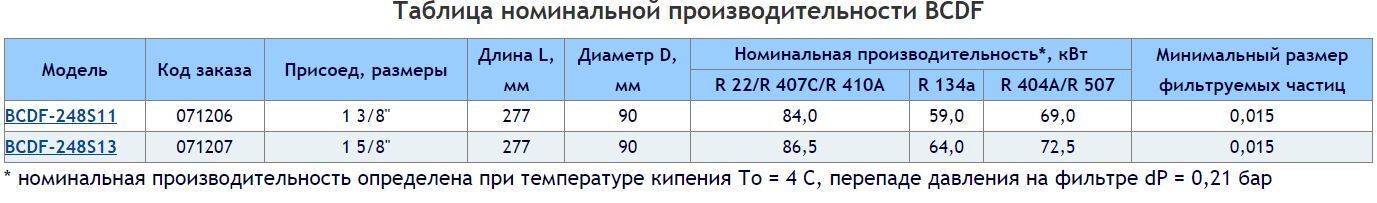

Фильтры-очистители серии BCDF

Назначение и технические характеристики:

• Минимальное падение давления благодаря внутренней конструкции.
• Высокая кислотно - и влагопоглощающая способность.
• Два клапана Шредера для замера падения давления на входе и выходе из фильтра.
• Медные трубки для пайки.
• Фильтрация частиц до 15 мкм.
• Рабочий диапазон температур: -40 С ... +70 С.
• Максимальное рабочее давление: BCD - 35 бар, BCDF - 31 бар.
• Высокая антикоррозионная защищенность внутренних и наружных поверхностей фильтра.

Совместимость со всеми хладагентами CFC, HCFC, HFC.

Место установки и монтаж:

• Фильтр-осушитель BCD/F должен быть установлен как можно ближе к компрессору на всасывающей линии, но перед виброгасителем.
• Необходимо защитить корпус фильтра от прямых солнечных лучей и вибрации.
• Не следует спешить удалять герметичные заглушки для предотвращения попадания внутрь фильтра влаги и грязи.
• Установку манометров на сервисные порты следует делать осторожно, ограничивая крутящий момент на ключе во избежании разрушения сварного соединения штуцера с корпусом фильтра.
• Стрелка на шильде фильтра указывает направление потока. Установка в обратном направлении снижает поглощающую способность фильтра и увеличивает падение давления при прохождении хладагента через фильтр и может привести к разрушению внутренних частей фильтра.
• При пайке направляйте пламя горелки от фильтра во избежание его перегрева. Используйте мокрую ветошь или теплоотводящую пасту.
• Если общий вес фильтра-осушителя BCD/F может привести к вибрации трубопроводов и к поломке соединений, необходимо закрепить корпус фильтра специальными кронштейнами.

Рекомендации по обслуживанию:
- Всегда меняйте фильтр, если поглотительная способность существующего упала.
- Рекомендуется изолировать корпус фильтра для уменьшения перегрева всасываемого газа.

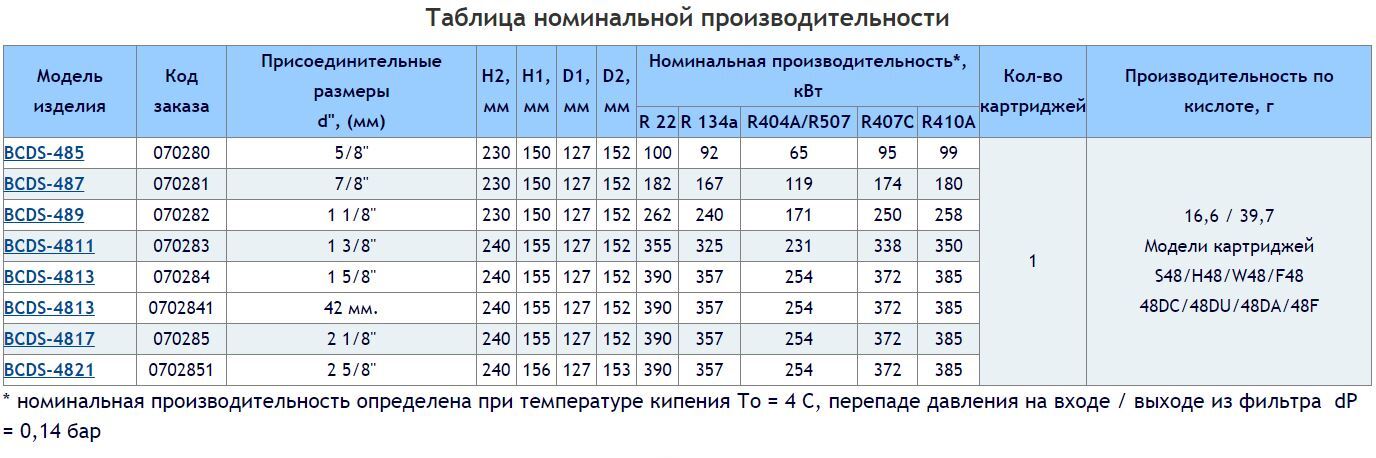

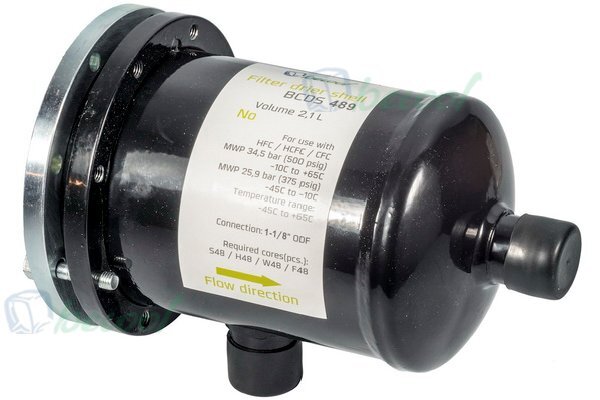

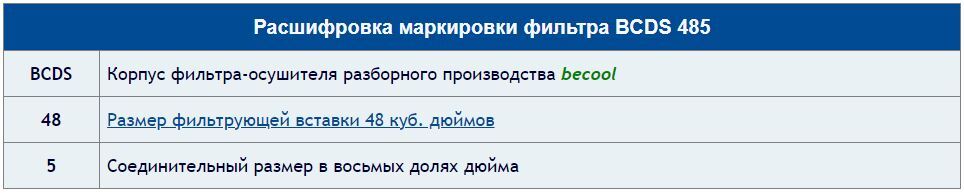

Разборные фильтры-осушители серии BCDS

Разборные фильтры-осушители серии BCDS со сменными сердечниками (картриджами) могут быть использованы на жидкостных линиях и линиях всасывания как для новых систем, так и для очистки системы после сгорания электродвигателя компрессора.
Фланцевая крышка позволяет быстро производить замену сменного картриджа. Фильтрующий элемент (картридж) имеет оптимальное соотношение молекулярных сит и активированного алюминия. Корпус фильтра выполнен из стали и покрыт снаружи высокопрочным антикоррозионным покрытием, имеет медные патрубки для облегчения пайки. Применяемые картриджи обеспечивают высокую поглотительная способность по воде и кислоте.


Рабочий диапазон температур: от -45 С до +65 С.
Максимальное рабочее давление: 34,5 бар (-10 С до +65 С).


Совместимы со всеми CFC, HCFC и HFC хладагентами, минеральными и синтетическими маслами.

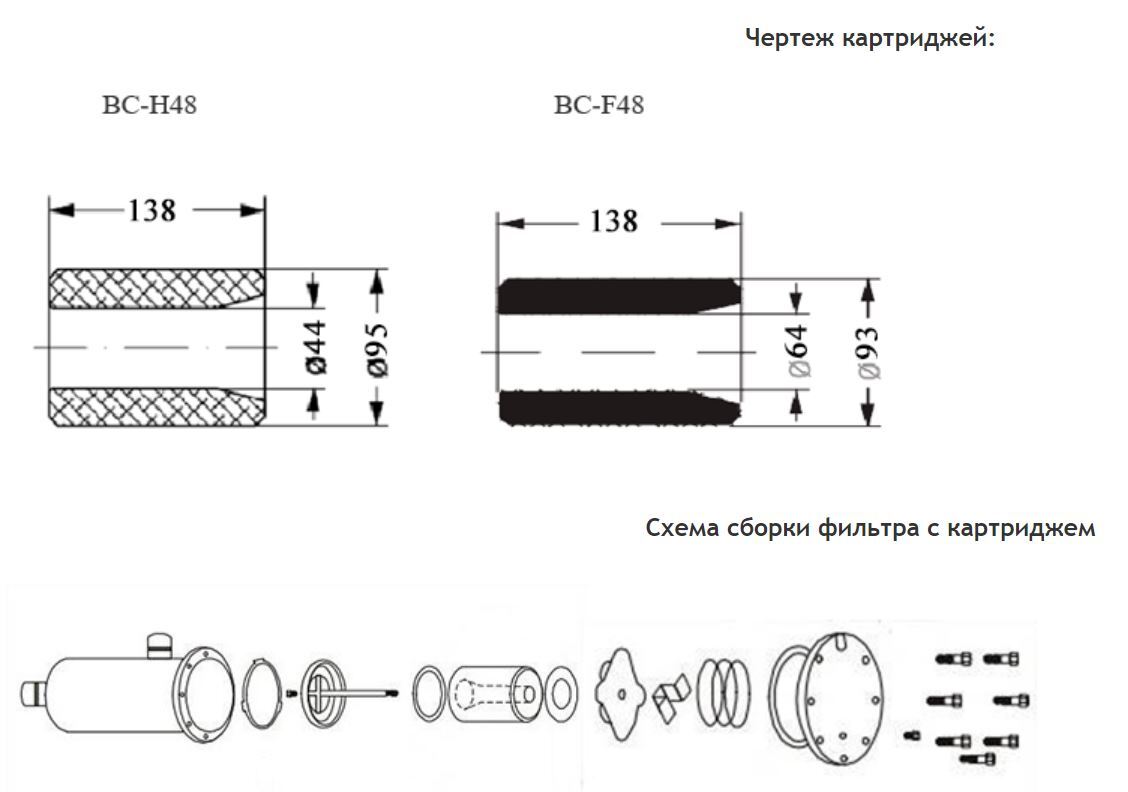

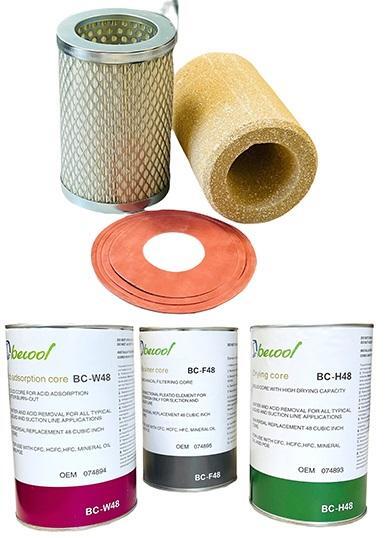

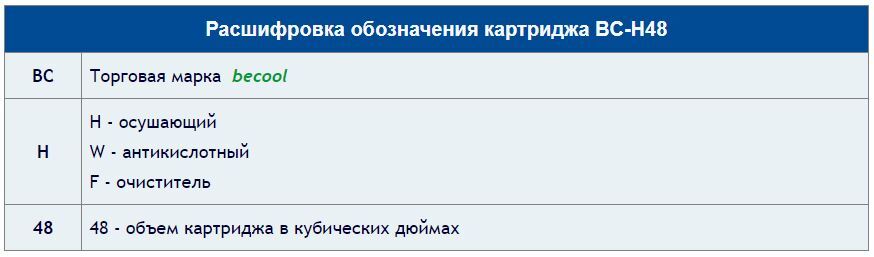

Картриджи BC-H48, BC-W48, BC-F48 для разборных фильтров-осушителей

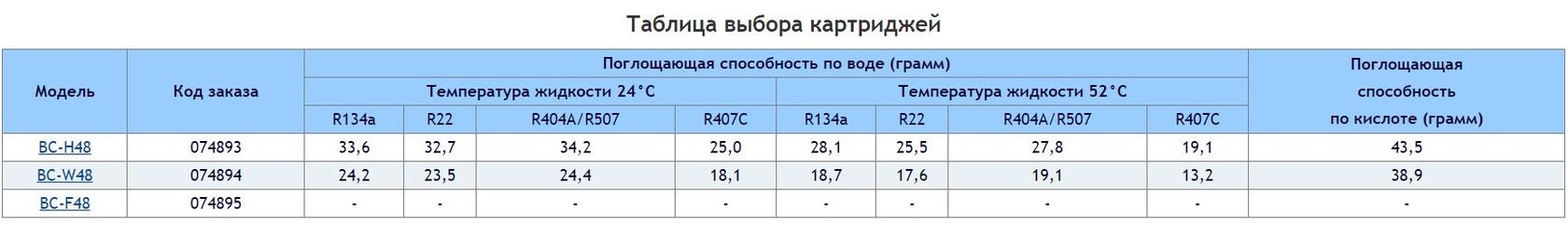

Характеристики картриджей:

BC-H48 на 80% изготовлен из материала типа «молекулярное сито» и на 20% из активированного алюминия. Устанавливается в жидкостную линию и предназначен для работы с хлорфторуглеродными (ХФУ) и гидрохлорфторуглеродными (ГХФУ) хладагентами. Эффективно поглощает находящиеся в системе влагу и кислоты.
BC-W48 на 30% изготовлен из материала типа «молекулярное сито» и на 70% из активированного алюминия. Устанавливается во всасывающую/жидкостную линии. Предназначен для очистки системы от продуктов сгорания двигателя компрессора и образующихся в процессе кислот, а также поглощения влаги. Совместим с ХФУ, ГХФУ и ГФУ хладагентами.
BC-F48 сетчатый картридж совместим со всеми хладагентами. Задерживает частицы более 15 мкм. Устанавливается во всасывающую/жидкостную линии. Предназначен для фильтрации и очистки системы от продуктов износа трущихся пар и мелких механических частиц. Картриджи поставляются в герметично запаянных жестяных банках.

Сменные картриджи BC-H48, BC-W48, BC-F48 производства becool предназначены для установки в разборные фильтры-осушители на жидкостных и всасывающих трубопроводах. Фильтры-осушители с картриджами BC-H48, BC-W48, BC-F48 выполняют функцию защиты системы от влаги, кислот и мелких механических включений (продуктов износа трущихся пар) при эксплуатации коммерческих и промышленных холодильных установок и систем кондиционирования воздуха. Картриджи becool используются в качестве сменных блоков (сердечников) для разборных фильтров-осушителей. Размер картриджей является стандартным для большинства мировых изготовителей корпусов фильтров-осушителей (48 кубических дюймов). Вместе с картриджами поставляется комплект универсальных прокладок

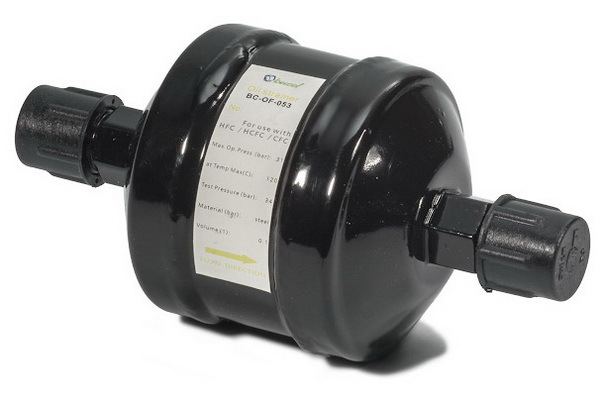

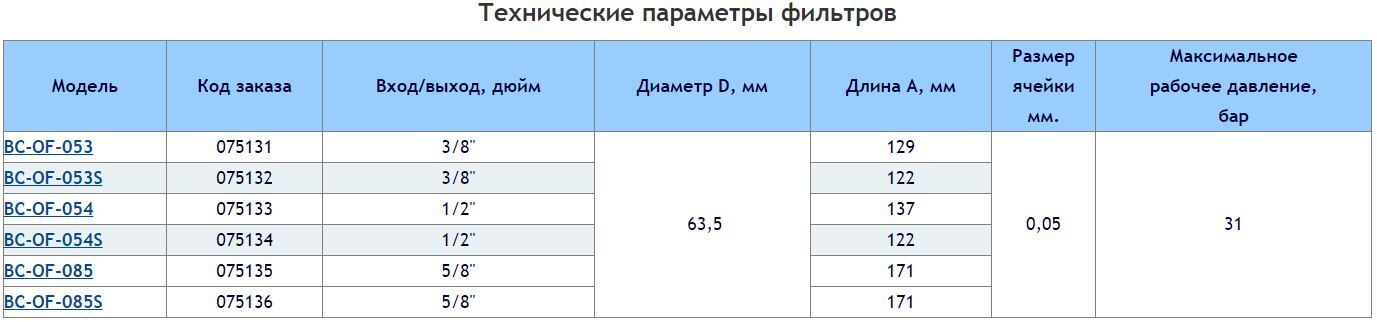

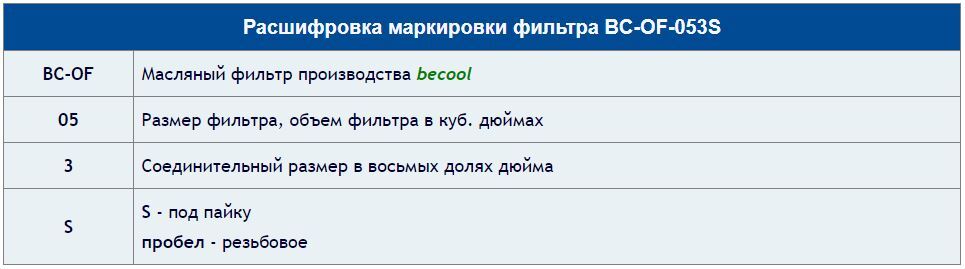

Масляные фильтры BC-OF

Назначение масляных фильтров и технические характеристики:

Масляные фильтры предназначены для использования в системах управления подачей масла как низкого, так и высокого давления с хладагентами СFC, HCFC и HFC, минеральными, алкилбензольными и полиэфирными маслами.

Как правило, фильтр очистки масла устанавливается перед механическим или электронным регулятором уровня масла для того, чтобы обеспечить его защиту от попадания в него механических загрязнений, а также для предохранения компрессора от выхода из строя.

• Материал корпуса: сталь с антикоррозионным покрытием порошковой краской.

• Максимальное рабочее давление: 31 бар.
• Диапазон рабочих температур:
• 31 бар: от -10 °С до 75 °С
• 23 бар: от -35 °Сдо 75 °С
• Размер фильтрующей ячейки: менее 0,05 мм.
• Входной/выходной патрубки фильтра выполнены под резьбу или пайку (S)

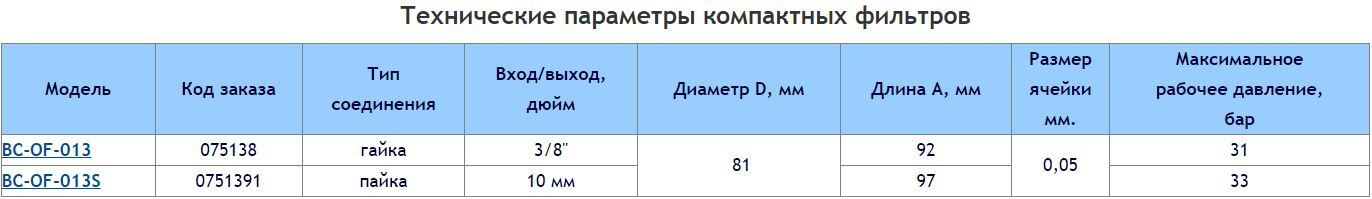

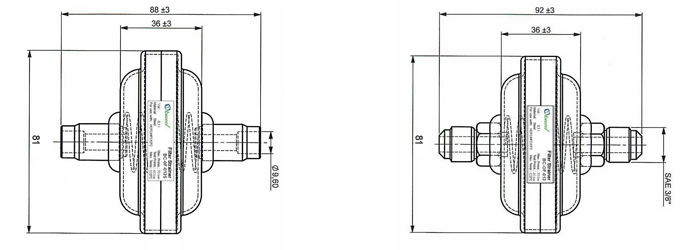

Линейка масляных фильтров компактного исполнения серии BC-OF-01
