Конденсаторы воздушного охлаждения

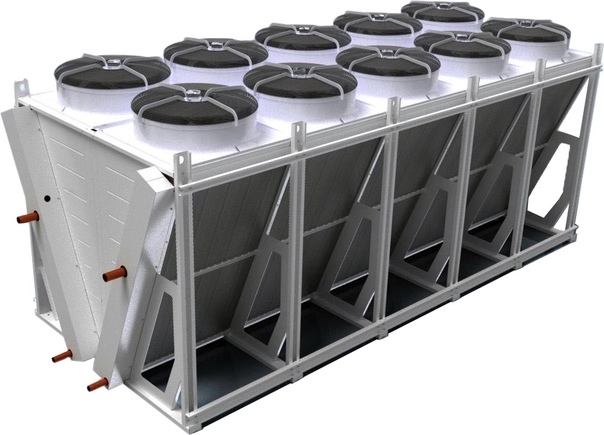

Cерия выносных конденсаторов V-образной формы производительностью от 100 до 2000 кВт. V-образная конструкция позволяет значительно экономить площадь под установку выносных конденсаторов. Конденсаторы AJKN оснащаются вентиляторами диаметром 900 мм с АС или ЕС электродвигателями. Корпус агрегатов выполнен из оцинкованной стали и окрашен порошковой краской, устойчивой к атмосферным осадкам. Широкий набор опций позволяет изготовить агрегат в специальном исполнении под нестандартные условия эксплуатации.

Применение:
▪ Конденсация газа
▪ Стандартные хладагенты: R410A, R134a, R22, R407C, R404, R507A, R245fa).
▪ Дополнительно: аммиак (R717), пропан (R290), углекислый газ (CO2).
▪ Максимальное рабочее давление: 45 Бар.

Производительность:
▪ От 100 до 1915 кВт
▪ (R404A, Tc=40°C, T1=25°C)

Вентиляторы:
▪ От 2 до 16
▪ Диаметр Ø 900 мм
▪ Электродвигатели: AC или EC

Преимущества:
▪ Высокоэффективная геометрия
▪ Максимальная мощность при минимальной площади
▪ Конструкция от 2-16 вентиляторов
▪ Трубки из меди или нержавеющей стали
▪ Оребрение из различных материалов
▪ Корпус из окрашенной оцинкованной стали

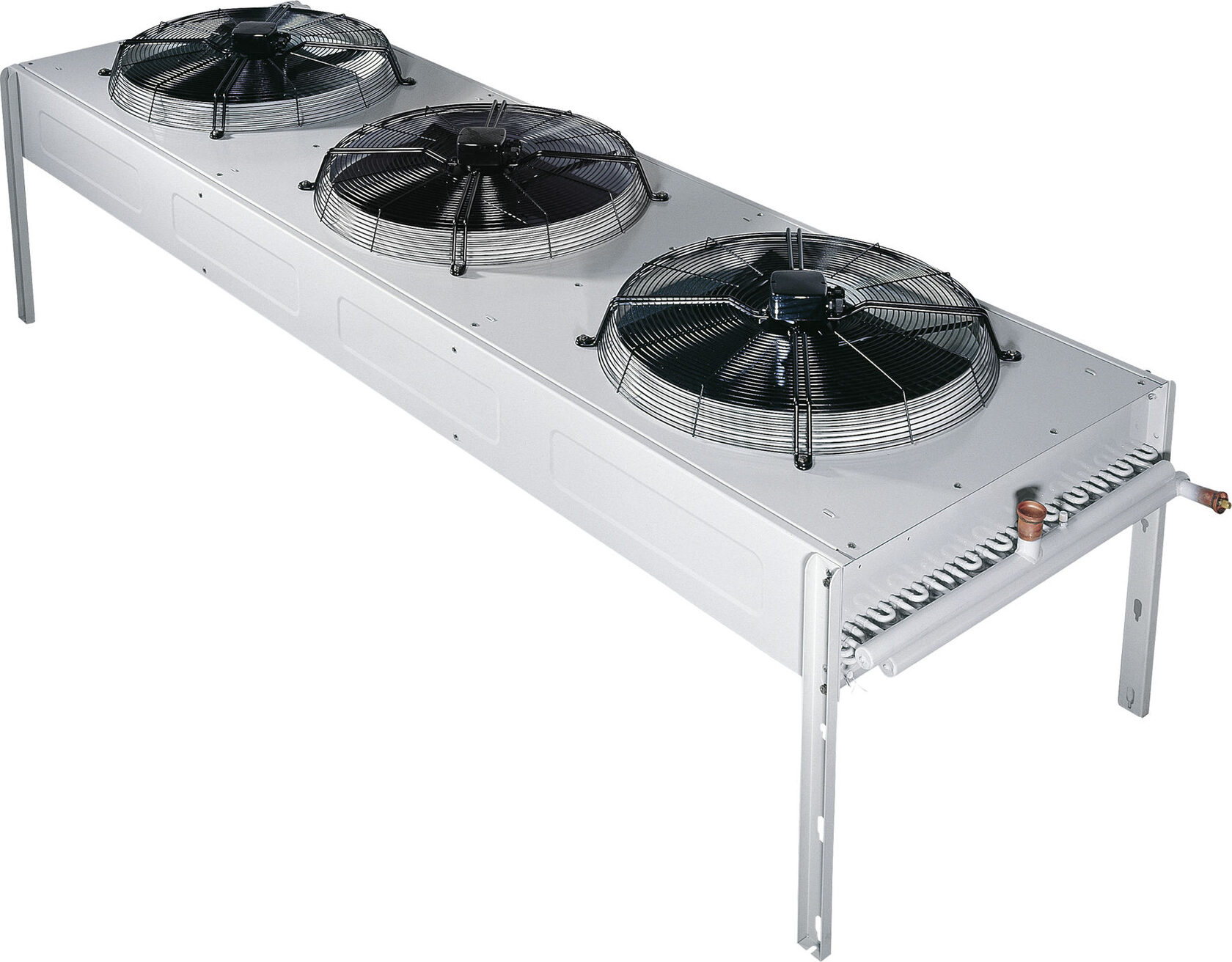

Cерия выносных конденсаторов горизонтального исполнения производительностью от 10 до 1200 кВт.
Конденсаторы AKN оснащаются вентиляторами диаметром Ø 500, 630, 800 мм с АС или ЕС электродвигателями. Корпус агрегатов выполнен из оцинкованной стали и окрашен порошковой краской, устойчивой к атмосферным осадкам.
Широкий набор опций позволяет изготовить агрегат в специальном исполнении под нестандартные условия эксплуатации, как например вертикальное исполнение с креплением к стене.

Применение:
▪ Конденсация газа
▪ Стандартные хладагенты: R410A, R134a, R22, R407C, R404, R507A, R245fa
▪ Дополнительно: аммиак (К717), пропан (R290), углекислый газ (CO2)
▪ Максимальное рабочее давление: 45 Бар

Производительность:
▪ От 10 до 1200 кВт (R404A, Tc= 40 °C, T1= 25 °C)

Вентиляторы:
▪ Диаметр Ø 500, 630, 800 мм
▪ Электродвигатели: AC или EC

Преимущества:
▪ Высокоэффективная геометрия
▪ Конструкция от 1-16 вентиляторов
▪ Трубки из меди или нержавеющей стали
▪ Оребрение из различных материалов
▪ Корпус из окрашенной оцинкованной стали

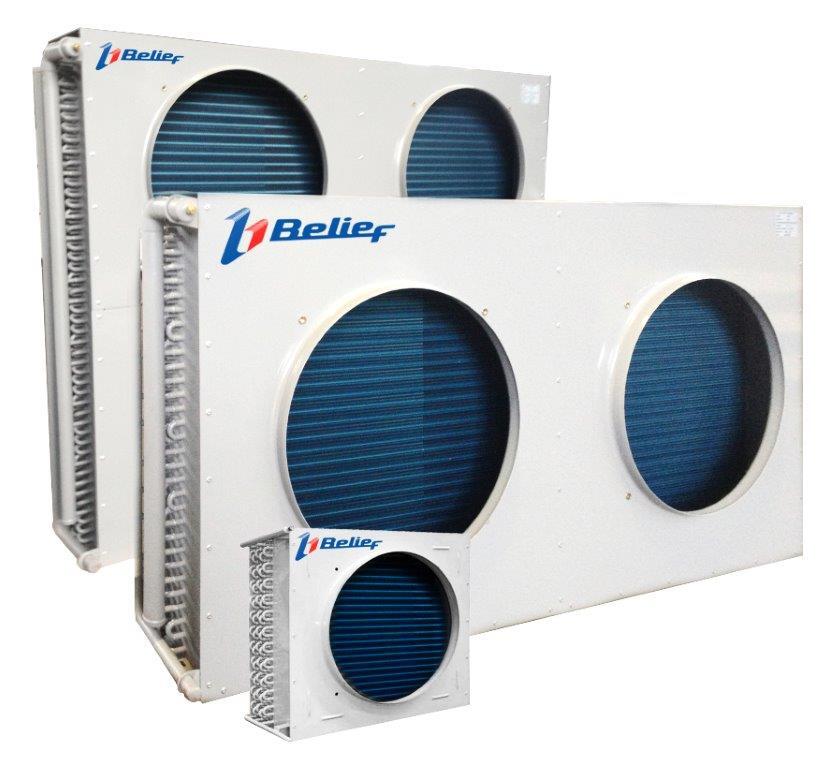

Линейка воздушных конденсаторов серии BS-ACV состоит из 17 моделей, производительностью от 6 кВт, до 150 кВт, диаметр вентиляторов от 300 мм до 630 мм.
«Гибкость» этой линейки заключается в том, что потенциальный потребитель данной продукции сам решает, какой тип вентилятора какого производителя ему установить для решения своих задач. Таким образом, достигается универсальность применения одной и той же теплообменной поверхности как для промышленных объектов, где уровень шума не слишком важен, так и для магазинов различного формата, либо объектов, расположенных в спальных районах, где, помимо производительности, уровень шума имеет решающее значение.

Расшифровка обозначения

BS - ACV D8 1 35 C 9 1 2 3 4 5 6 7

1 - BS торговая марка «BELIEF»
2 - ACV – коммерческая серия конденсаторов воздушного охлаждения вертикального исполнения
3 - D8 – тип конденсатора (условное обозначение)
4 - 1 – количество вентиляторов
5 - 35 – условное обозначение диаметра вентилятора, 35x10=350 мм
6 - C – тип теплообменного блока
7 - 9 – производительность конденсатора кВт с 4-х полюсным вентилятором (1350 об/мин) на R-404a, при dT=15K, Tо.с. =25°C

Конструкция конденсаторов:
Шаг оребрения –2,1; 2,6; 2,7 мм, в зависимости от модели конденсатора.
Монтаж конденсаторов:
Конденсаторы обычно монтируются вертикально (продув воздуха через конденсатор по линии горизонта), в основании имеются монтажные отверстия. Возможно применение с вентиляторами на 220 и на 380 В. Предусмотрена установка вентиляторов «WEIGUANG», «Dayoung» «ZIEHL», «EBM» на штатные места
(крепление 4-мя болтами М6).

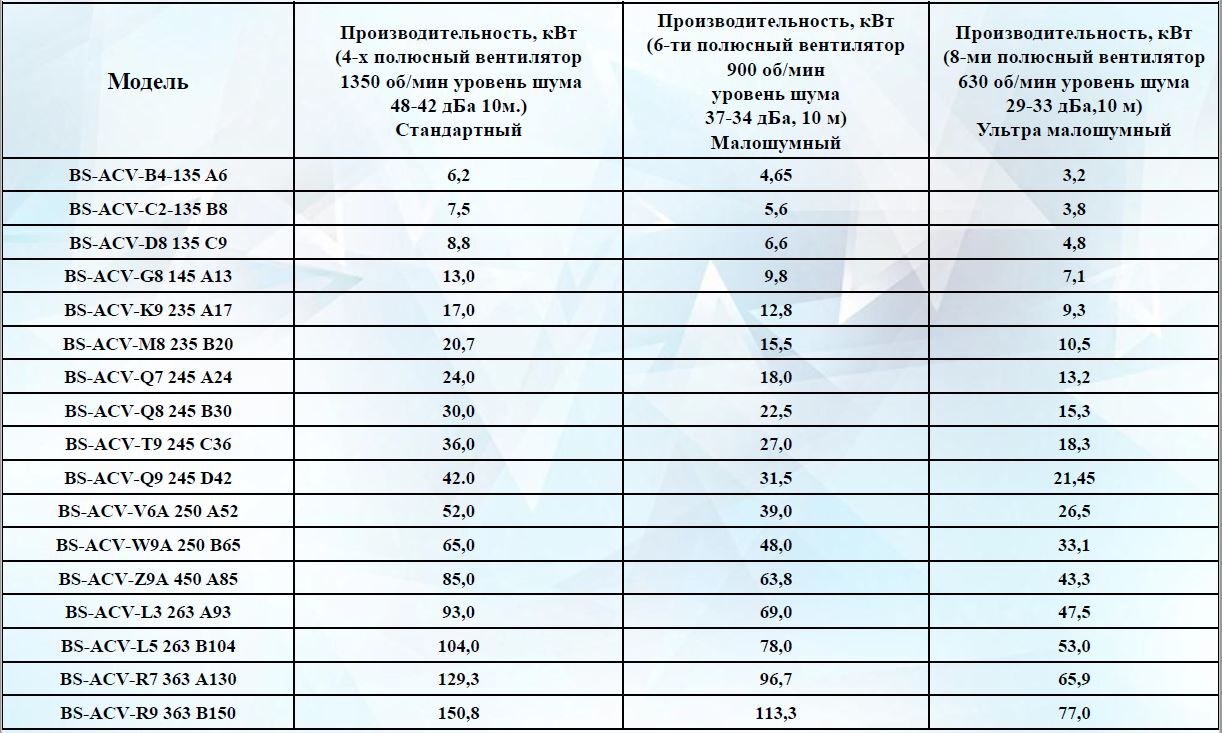

Зависимость производительности и уровня шума конденсаторов от используемой «полюсности» вентиляторов

Производительность при DT = 15K, Tо.с. = 25 °C:
Воздушный конденсатор BS-ACV–B4-135 A6- 6200 Вт
Воздушный конденсатор BS-ACV–С2-135 В8 - 7500 Вт
Воздушный конденсатор BS-ACV–D8-135 C9 - 8800 Вт
Воздушный конденсатор BS-ACV–G8-145 A13 - 13000 Вт
Воздушный конденсатор BS-ACV–K9-235 A17 - 17000 Вт
Воздушный конденсатор BS-ACV–M8-235 B20 - 20700 Вт
Воздушный конденсатор BS-ACV–Q7-245 A24 - 24000 Вт
Воздушный конденсатор BS-ACV–Q8-245 B30 - 30000 Вт
Воздушный конденсатор BS-ACV–T9-245 C36 - 36000 Вт
Воздушный конденсатор BS-ACV–Q9-245 D42 - 42000 Вт
Воздушный конденсатор BS-ACV–V6A-250 A52 - 52000 Вт
Воздушный конденсатор BS-ACV–W9A-250 B65 - 65000 Вт
Воздушный конденсатор BS-ACV–Z9A-450 A85 - 85000 Вт
Воздушный конденсатор BS-ACV–L3-263 A93 - 93000 Вт
Воздушный конденсатор BS-ACV–L5-263 B104 - 104000 Вт
Воздушный конденсатор BS-ACV–R7-363 A130 - 129300 Вт
Воздушный конденсатор BS-ACV–R9-363 B150 - 150800 Вт

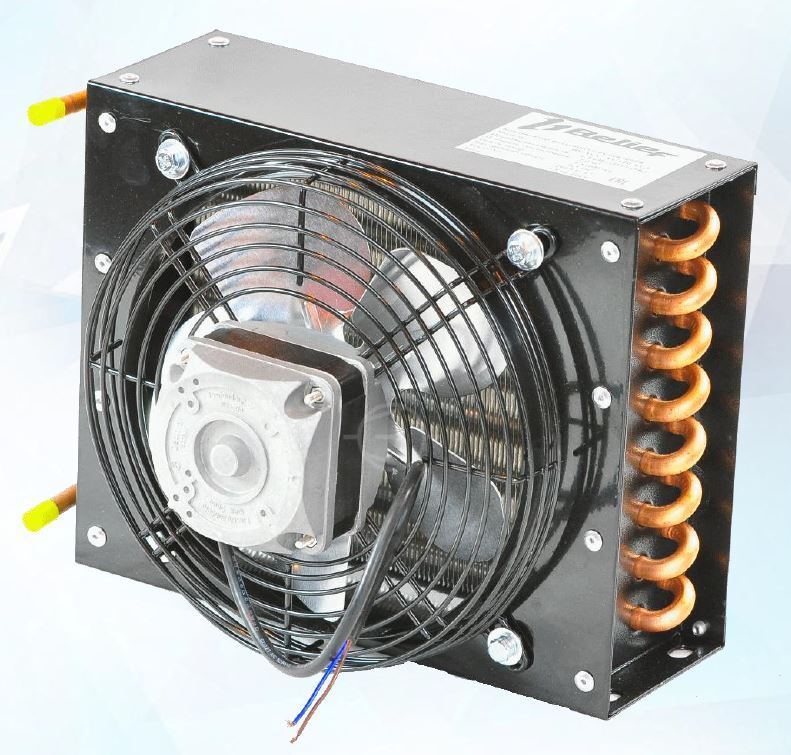

Линейка воздушных конденсаторов серии BS-ACС состоит из 5 моделей, производительностью от 1,3 кВт, до 4,5 кВт.
С вентиляторами, диаметром от 200 мм до 300 мм.

Расшифровка обозначения
BS - ACC A1 1 20 A 1.3 1 2 3 4 5 6 7 1 - BS торговая марка «BELIEF»
2 - ACC – серия конденсаторы воздушного охлаждения для применения в торговом оборудовании
3 - A1 – тип конденсатора (условное обозначение)
4 - 1 – количество вентиляторов
5 - 20 – условное обозначение диаметра вентилятора, 20x10=200 мм
6 - A – тип теплообменного блока
7 - 1.3 – производительность конденсатора кВт с 4-х полюсным вентилятором (1350 об/мин) на R-404a, при dT=15K, Tо.с. =25°C

Конструкция конденсаторов:
Шаг оребрения – 2,6 мм. Теплообменные поверхности поставляются в корпусе с диффузором и установленным вентилятором. Корпус окрашен порошковой краской в черный цвет RAL 9005. Конденсаторы монтируются вертикально (продув воздуха через конденсатор по линии горизонта), в основании имеются монтажные отверстия. Паспорт в комплекте.

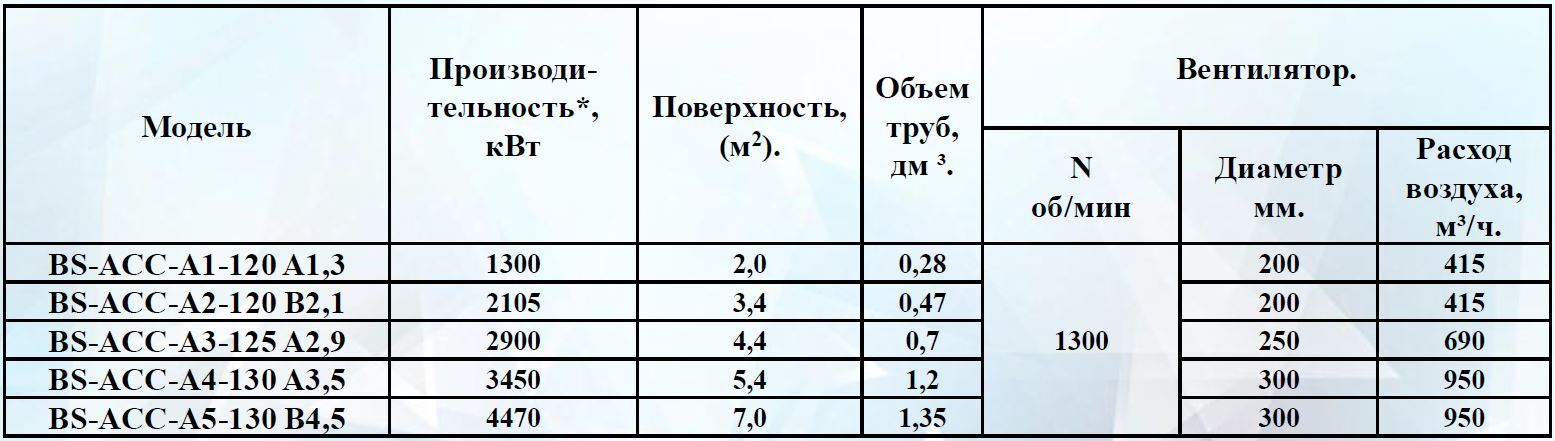

Производительность при DT = 15K, Tо.с. = 25 °C:
Воздушный конденсатор для торгового оборудования серии АСС BS-ACС–A1-120 A1,3 - 1300 Вт
Воздушный конденсатор для торгового оборудования серии АСС BS-ACС–A2-120 B2,1 - 2105 Вт
Воздушный конденсатор для торгового оборудования серии АСС BS-ACС–A3-125 А2,9 - 2900 Вт
Воздушный конденсатор для торгового оборудования серии АСС BS-ACС–A4-130 А3,5 - 3450 Вт
Воздушный конденсатор для торгового оборудования серии АСС BS-ACС–A5-130 В4,5 - 4470 Вт

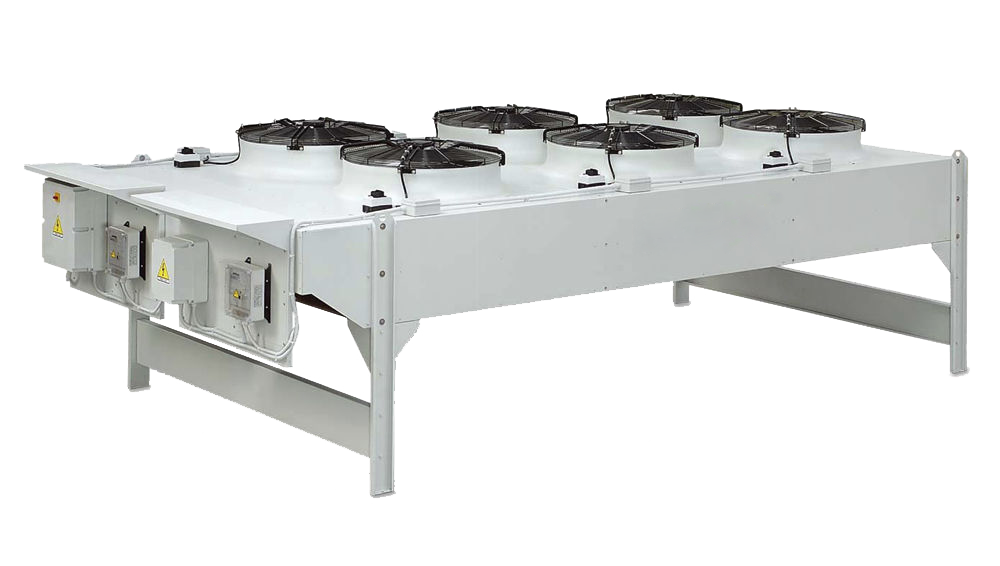

Максимальная высота 1660мм: высокая производительность в ограниченном пространстве.
Мощность от 41кВт до 1000кВт, двойной теплообменный блок.
От 1 до 8 вентиляторов, Ø800 – 900мм.
Низкий уровень шума и низкое энергопотребление

Теплообменник:
• Медные трубки
• Алюминиевые ламели
• По запросу ламели с Alupaint (антикоррозийное покрытие на основе полиэстера)
Фланцы:
• Медные (конденсаторы)
• Со стальным резьбовым соединением (с резьбой по запросу),
(драйкулеры)
• Со стальным соединением (газовые охладители) Железные части драйкулеров имеют покрытие, обеспечивающее временную защиту от коррозии.

Хладагенты:
EAV5 - SAV6 - EAV6 - SAV7 (конденсатор) • R22 • R134A • R407C • R404A • R507A
EHV9 - EAV8 - EAV9 (конденсатор) •R407F •R449A •R134A •R407C•R404A •R507A •R410A •R22 •R407A •R417A •R422A •R422D •R448A •R450A •R513A •R32
SAV 800 (конденсатор): •R407F •R449A •R134A •R407C•R404A •R507A •R410A •R22 •R407A •R417A •R422A •R422D •R448A •R450A •R513A •R32
XAV (конденсатор): •R407F •R449A •R134A •R407C•R404A •R507A •R410A •R22 •R407A •R417A •R422A •R422D •R448A •R450A •R513A •R32

Предельные условия эксплуатации:
• 30 bar, T 85 °C горячего газа на входе

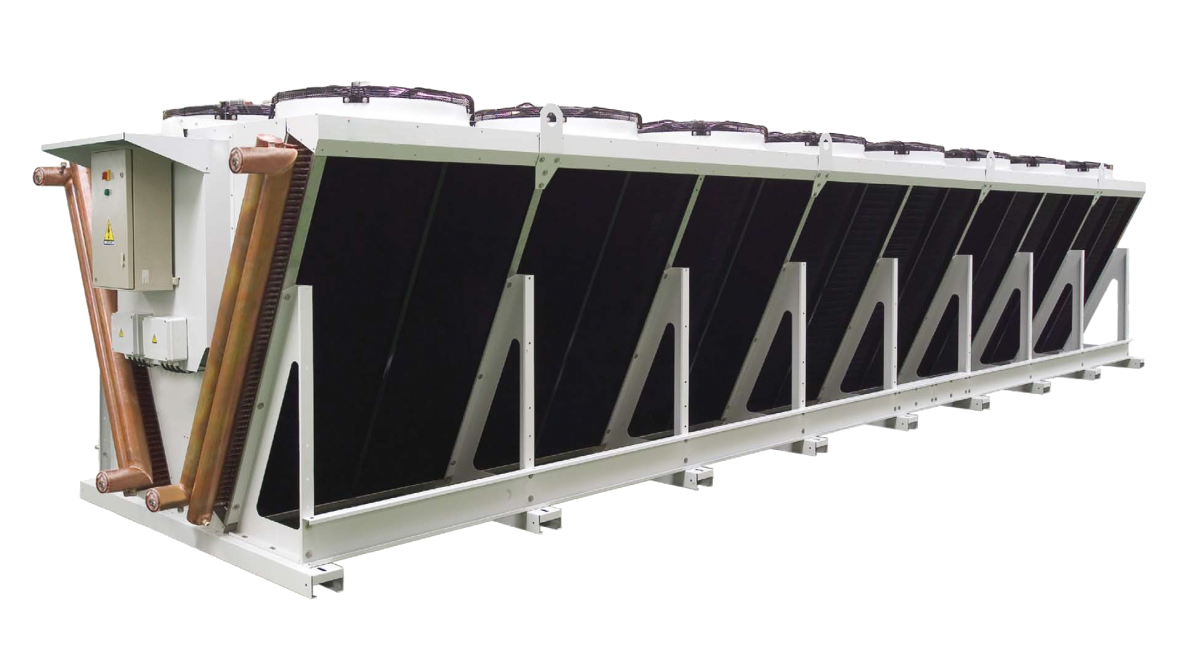

Максимальная высота 1660мм: высокая производительность в ограниченном пространстве.
Мощность от 41кВт до 1000кВт, двойной теплообменный блок.
От 1 до 8 вентиляторов, Ø800 – 900мм.
Низкий уровень шума и низкое энергопотребление

Теплообменник:
• Медные трубки
• Алюминиевые ламели
• По запросу ламели с Alupaint (антикоррозийное покрытие на основе полиэстера)
Фланцы:
• Медные (конденсаторы)
• Со стальным резьбовым соединением (с резьбой по запросу),
(драйкулеры)
• Со стальным соединением (газовые охладители) Железные части драйкулеров имеют покрытие, обеспечивающее временную защиту от коррозии.

Хладагенты:
EHVD (конденсатор) •R407F •R449A •R134A •R407C•R404A •R507A •R410A •R22 •R407A •R417A •R422A •R422D •R448A •R450A •R513A •R32
XDHV, XDHV (конденсатор): •R407F •R449A •R134A •R407C•R404A •R507A •R410A •R22 •R407A •R417A •R422A •R422D •R448A •R450A •R513A •R32

Предельные условия эксплуатации:
EHVD, XDHV ( (конденсатор) • 30 bar, T 85 °C горячего газа на входе
