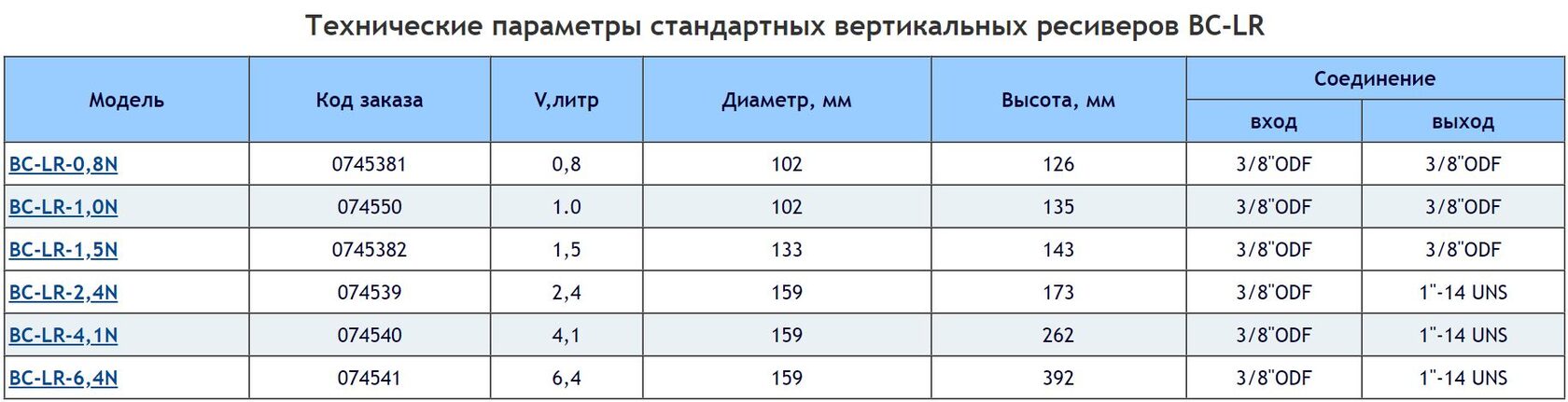

Стандартная серия вертикальных ресиверов BC-LR

Область применения:
коммерческий холод и системы кондиционирования.

Исполнение ресиверов позволяет их применять для работы с любыми хладагентами.

• Модели емкостью 0,8 л., 1,0 л. и 1,5 л. имеют вход / выход под пайку.
• Модели емкостью 2,4 л. до 6,4 л. имеют вход под пайку, выход - резьба под вентиль Rotalock.
• Рабочее давление – 28 бар. л.
• Исполнение ресиверов позволяет их применять для работы с любыми хладагентами.

Дополнительные аксессуары опционально):

• Запорные вентили Rotalock для ресиверов от 2,4 до 6,4 л.

Список основных нормативных актов, в соответствии с которыми спроектированы, изготовлены, а также соответствии с которыми должны эксплуатироваться сосуды, работающие под избыточным давлением:

• ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»
• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ГОСТ Р 52630-2012 (с изм. 1 от 02.02.2015) «Сосуды и аппараты стальные сварные. Общие технические условия»
• ГОСТ Р 52857.1-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования»
• ГОСТ Р 52875.2-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклый и плоских днищ и крышек»
• ГОСТ 24755-89 «Сосуды и аппараты. Нормы расчета на прочность укрепления отверстий»
• Федеральный закон от 27.12.2002 N 184-ФЗ (ред. от 28.11.2015) «О техническом регулировании»
• Федеральный закон от 21.07.1997 N 116-ФЗ (ред. от 02.07.2013) «О промышленной безопасности опасных производственных объектов»
• Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (отменяет ПБ 03-576-03)

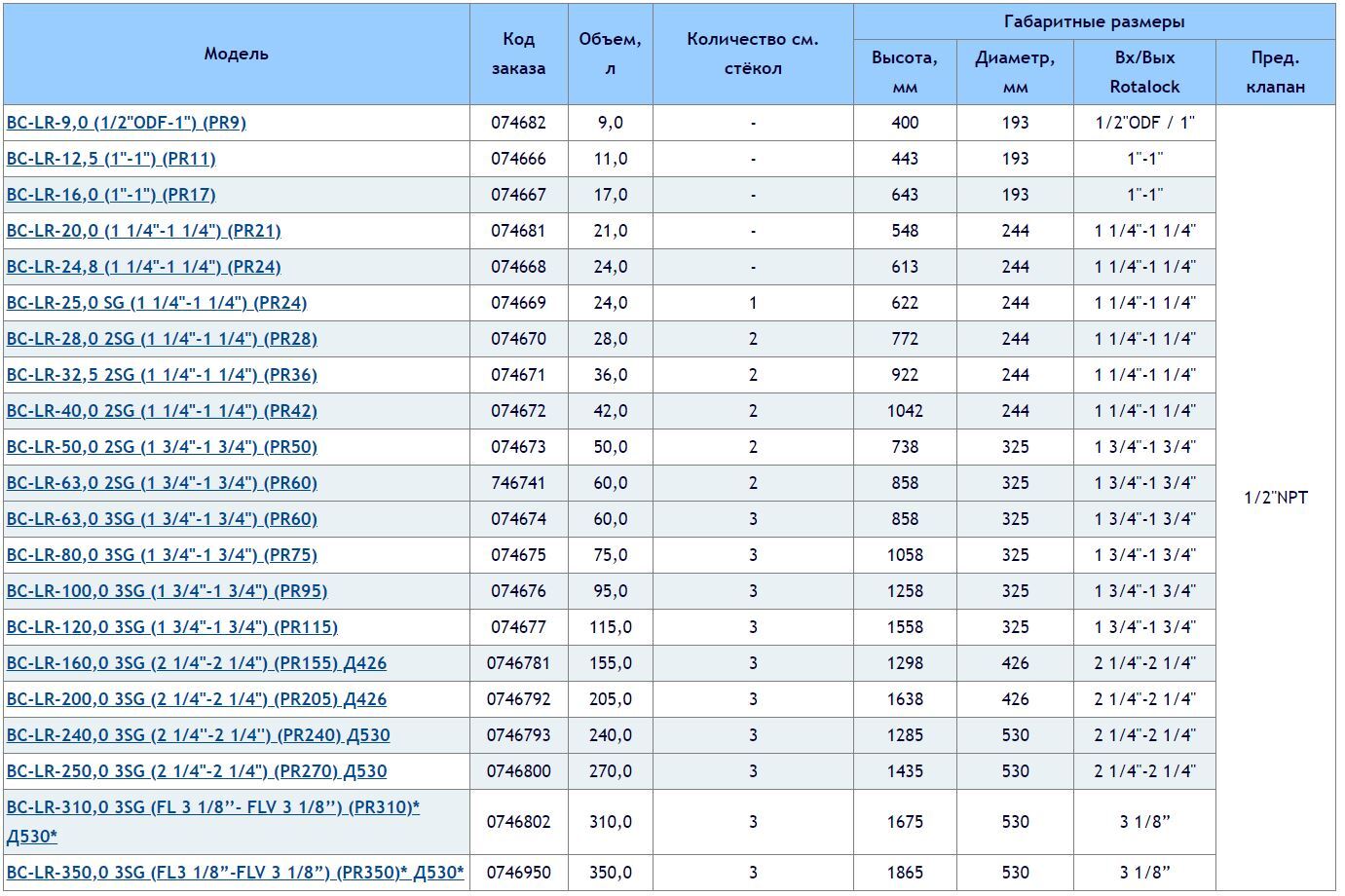

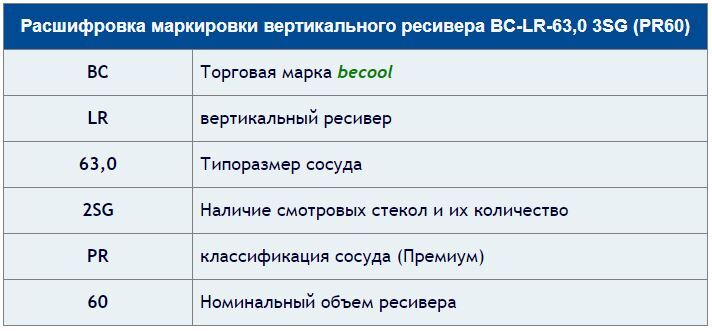

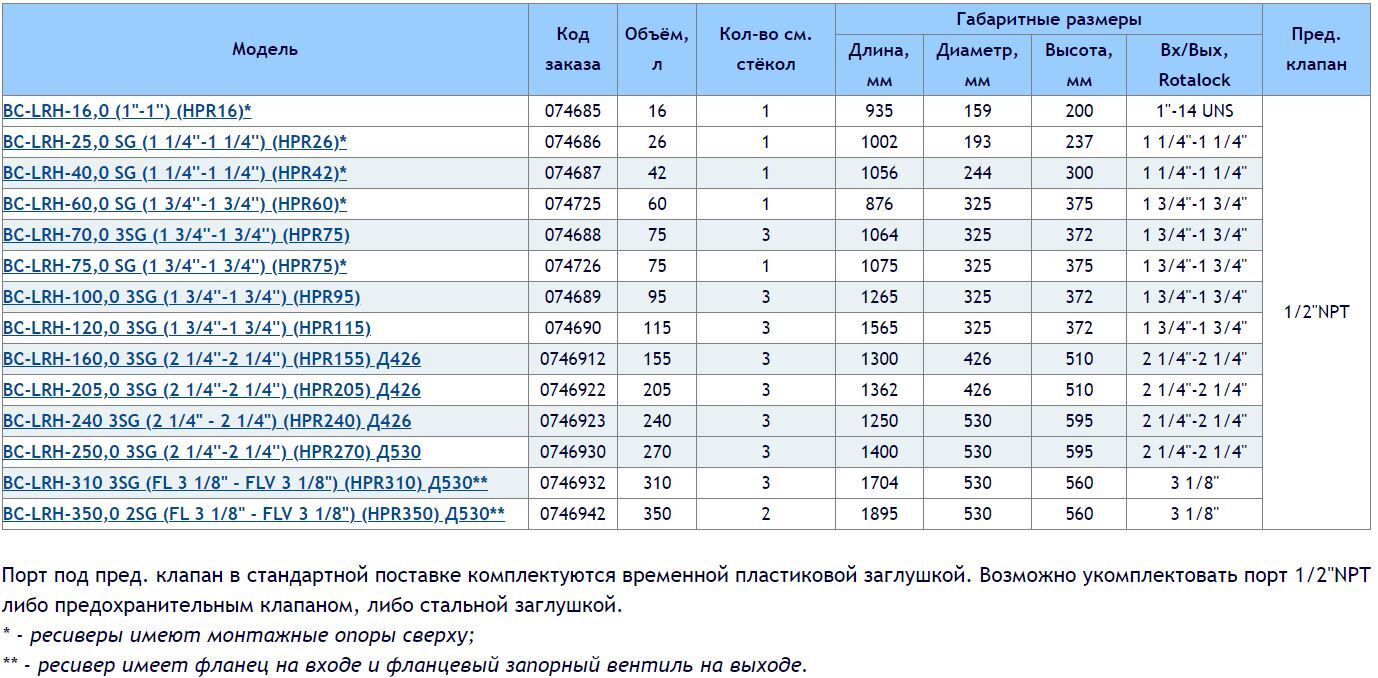

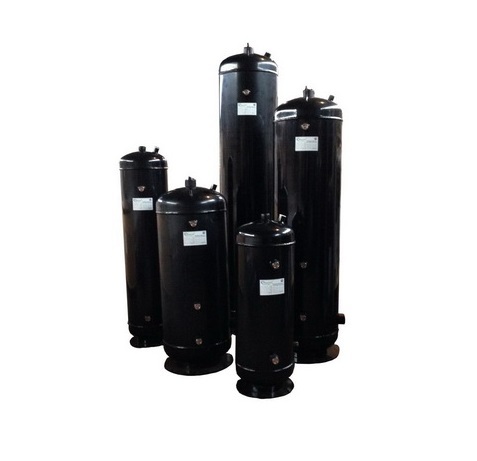

Ресиверы линейка Premium (PR) Серия BC-LR(PR) и BC-LRH(HPR)

Область применения: коммерческий и промышленный холод, системы кондиционирования.

Преимущества премиум-линейки ресиверов becool:

Соединение под предохранительный клапан 1/2" NPT (адаптер не требуется)
Наличие у ресиверов объемом 50,0 л и выше транспортировочных проушин в верхней части ресивера.
Рабочее давление 28 бар.
Контрастные смотровые стекла (оранжевый шарик - белый фон)

Порт под пред. клапан в стандартной поставке комплектуются временной пластиковой заглушкой.

Возможно укомплектовать порт 1/2"NPT либо предохранительным клапаном, либо стальной заглушкой.

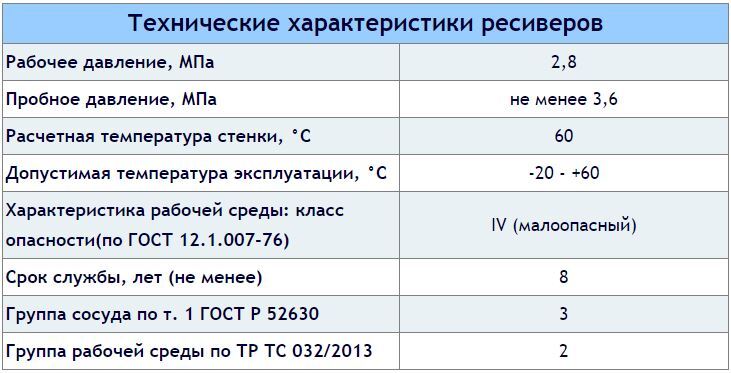

- рабочее давление 2,8 МПа, пробное давление 3,6 MПа ;
* - ресивер комплектуется фланцевым запорным вентилем на выходе и фланцем на входе, не комплектуется заглушкой.

Дополнительные аксессуары (опционально):

• Электронное реле контроля уровня жидкости BC-LLC (для моделей со смотровым стеклом);
• Запорные вентили Rotalock;
• Предохранительные клапаны;
• 3-х ходовой вентиль;
• Стальная заглушка 1/2" NPT.

Список основных нормативных актов, в соответствии с которыми спроектированы, изготовлены, а также соответствии с которыми должны эксплуатироваться сосуды, работающие под избыточным давлением:

• ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»
• ТР ТС 010/2011 «О безопасности машин и оборудования»
• ГОСТ Р 52630-2012 (с изм. 1 от 02.02.2015) «Сосуды и аппараты стальные сварные. Общие технические условия»
• ГОСТ Р 52857.1-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования»
• ГОСТ Р 52875.2-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклый и плоских днищ и крышек»
• ГОСТ 24755-89 «Сосуды и аппараты. Нормы расчета на прочность укрепления отверстий»
• Федеральный закон от 27.12.2002 N 184-ФЗ (ред. от 28.11.2015) «О техническом регулировании»
• Федеральный закон от 21.07.1997 N 116-ФЗ (ред. от 02.07.2013) «О промышленной безопасности опасных производственных объектов»
• Федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (отменяет ПБ 03-576-03)

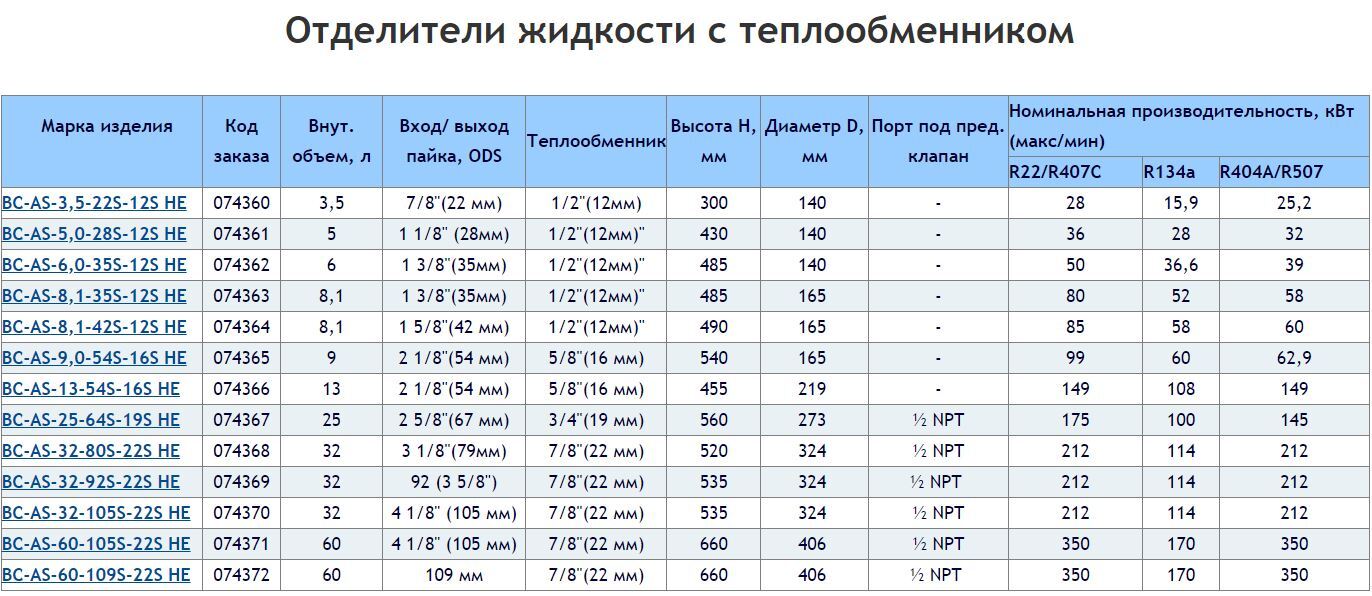

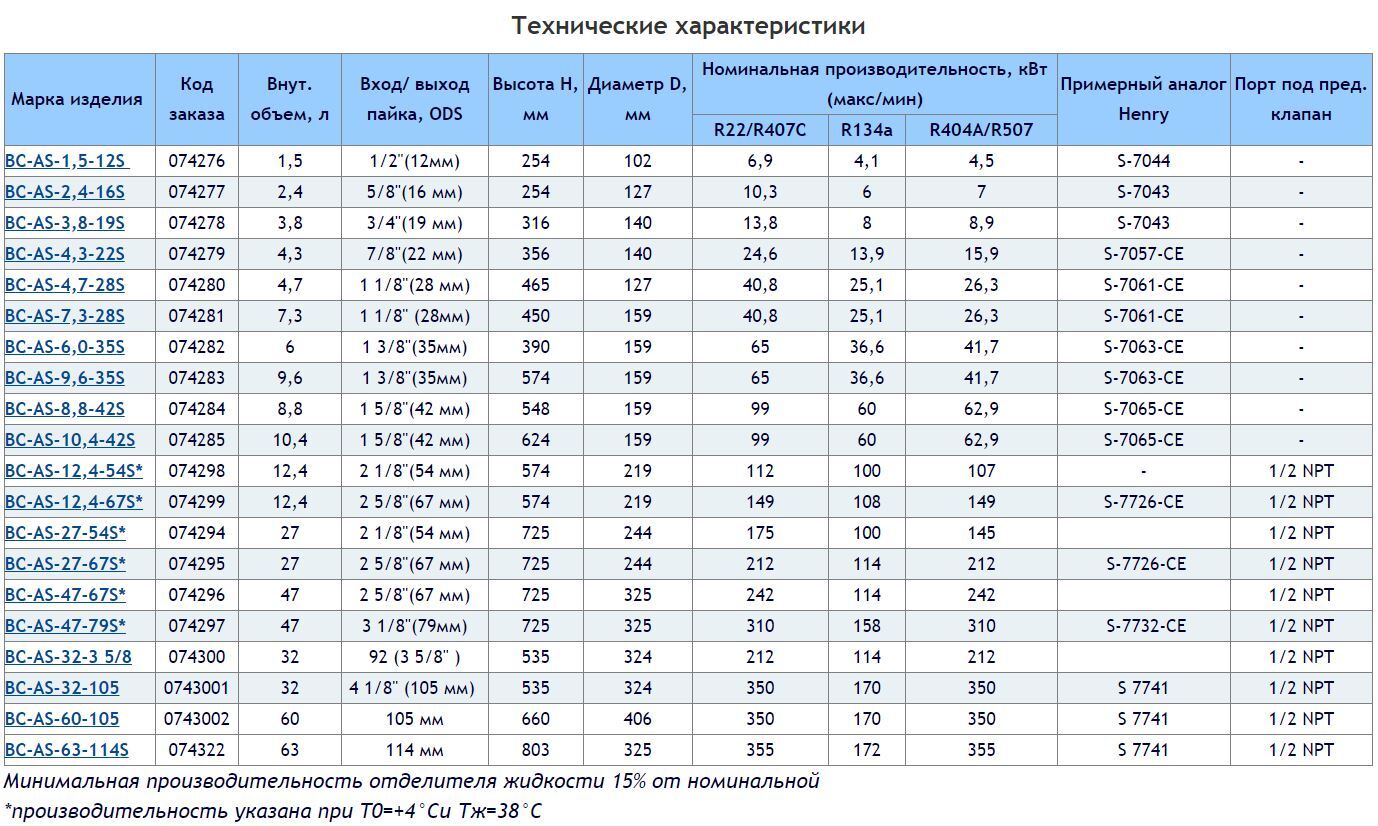

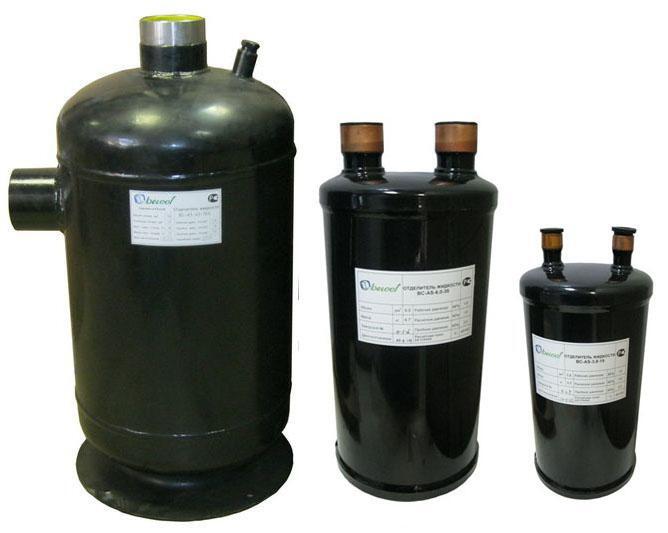

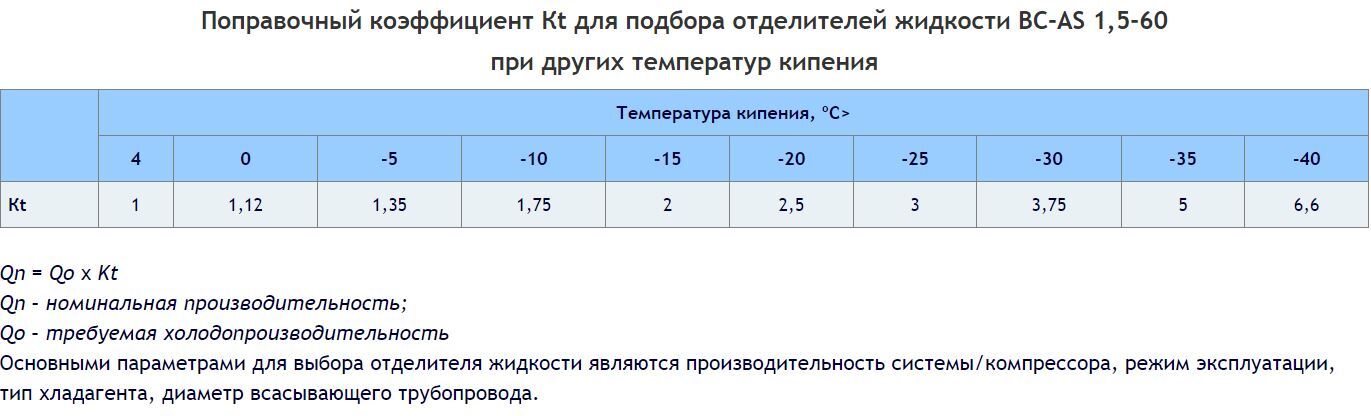

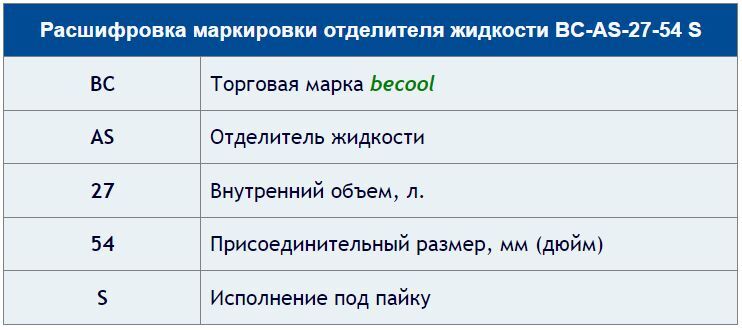

Отделители жидкости серии ВС-AS

Основная функция отделителя жидкости - защита компрессора от гидравлического удара ( от попадания в него жидкости - в виде мелкодисперсных капель масла и хладагента).
Обновленный модельный ряд включает в себя вертикальные отделители жидкости под пайку двух основных конструкций отделителей жидкости:

• с патрубками расположенными сверху отделителя и диаметром присоединяемой трубы трубы 1/2" (12мм) до 1 5/8" (42мм);
• с патрубками расположенными под углом 90 градусов - отделители жидкости большей производительности с диаметром труб от 2 1/8" (54мм) до 4 1/8" (109мм).

Дополнительные аксессуары для моделей BC-AS-12,4-54S … BC-AS-60-109S (опционально):

• Предохранительные клапаны;
• 3-х ходовой вентиль;
• Стальная заглушка 1/2" NPT.

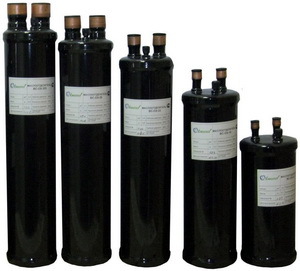

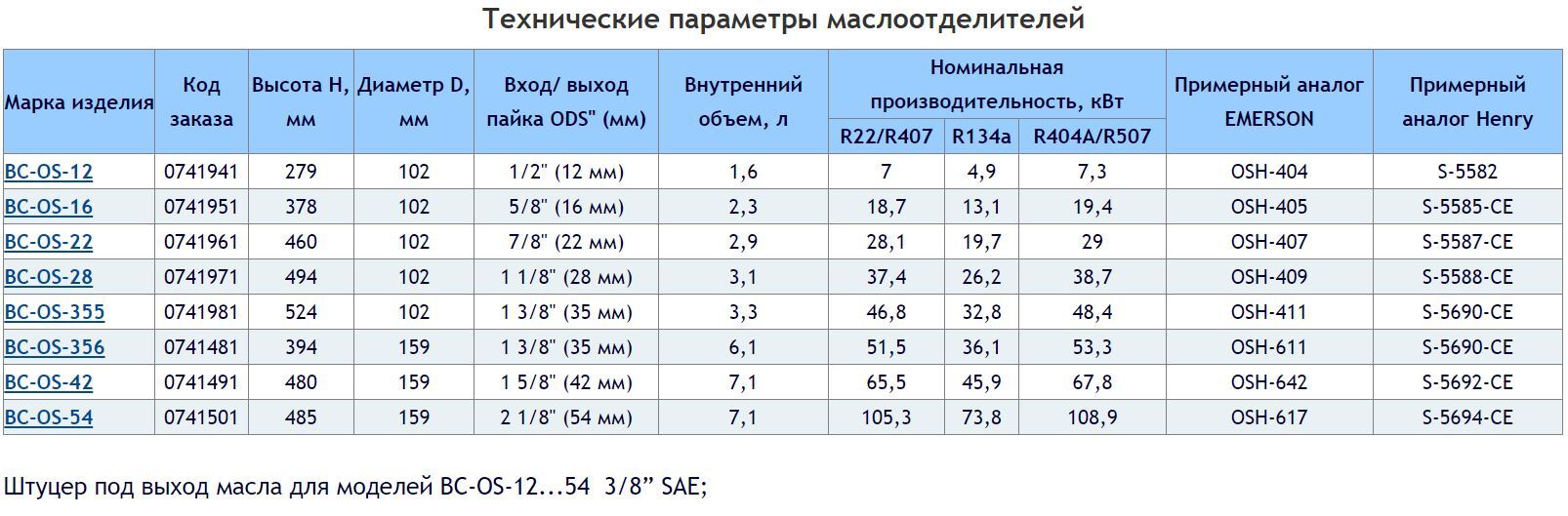

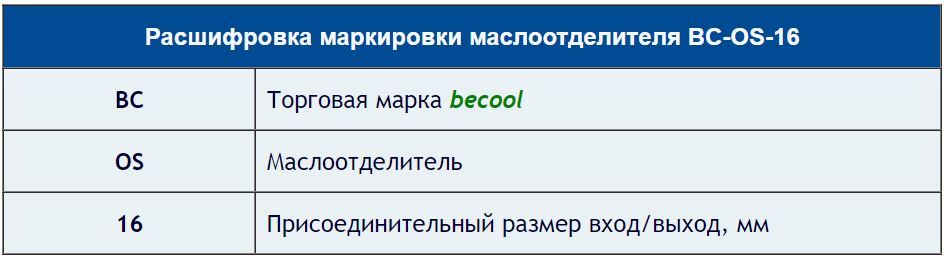

Маслоотделители стандартные серии BC-OS

Маслоотделители серии ВС-OS оснащены надежным поплавковым механизмом из нержавеющей стали и постоянным магнитом для удержания микроскопических металлических включений.

Маслоотделители BC-OS-12 - BC-OS-54 имеют омедненные патрубки (вход/выход) под пайку.

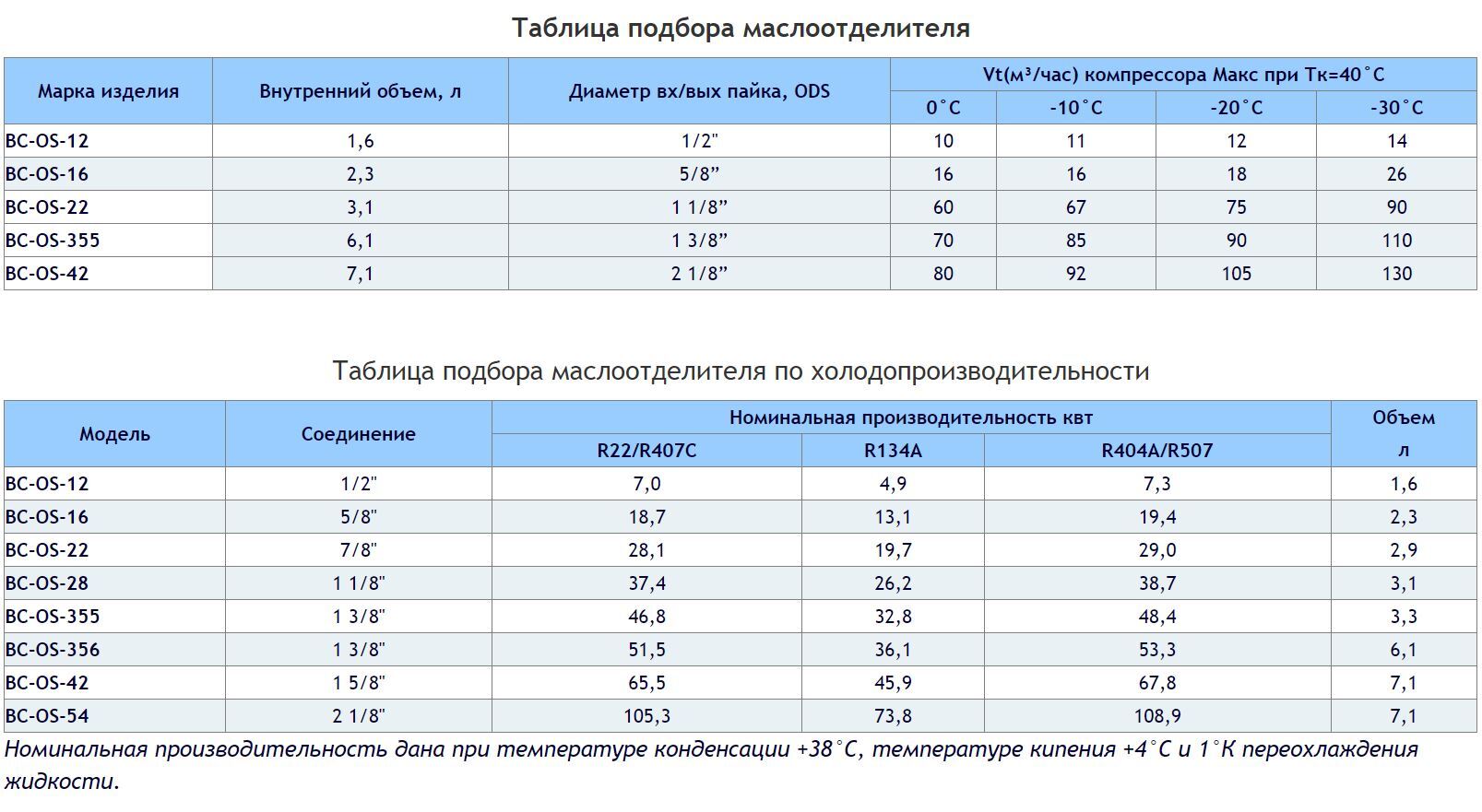

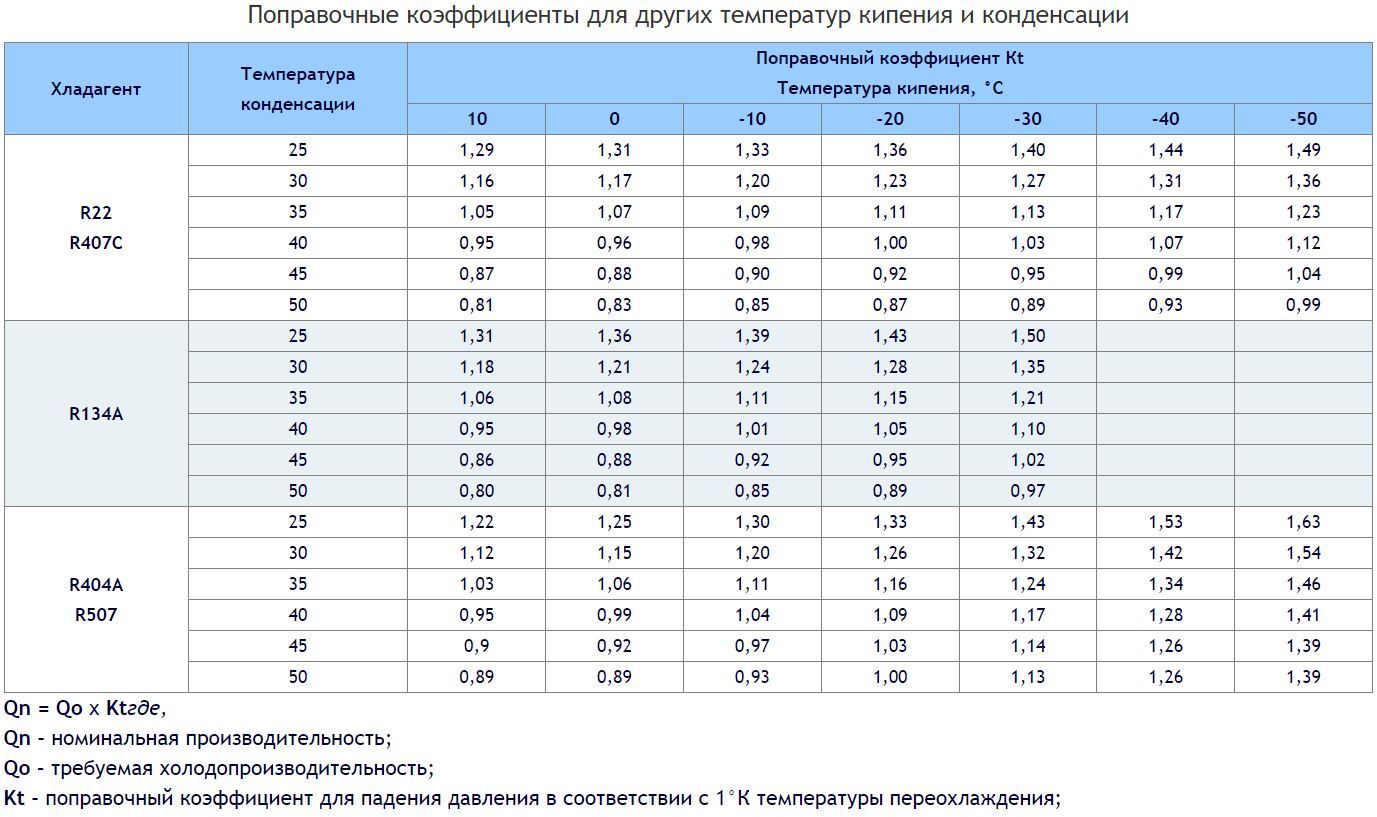

Как выбрать маслоотделитель

1. Диаметры патрубков маслоотделителя не должны быть меньше, чем диаметр нагнетательной трубы, рассчитанной в соответствии с нормами и правилами, а также индивидуальной компоновкой системы.
2. Максимальная объемная производительность компрессора(-ов) не должна быть выше значения Vt, указанного в таблице характеристик маслоотделителя при данном режиме эксплуатации
3. Выбор маслоотделителя для 2-х ступенчатого компрессора осуществляется при объемной производительности при - 10ºС по формуле Vt=(Vt1 ступени+Vt2ступени)/2

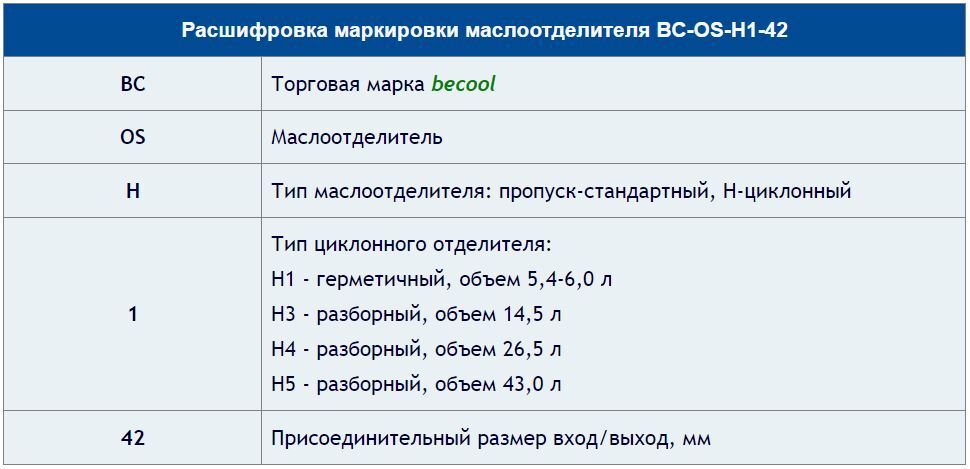

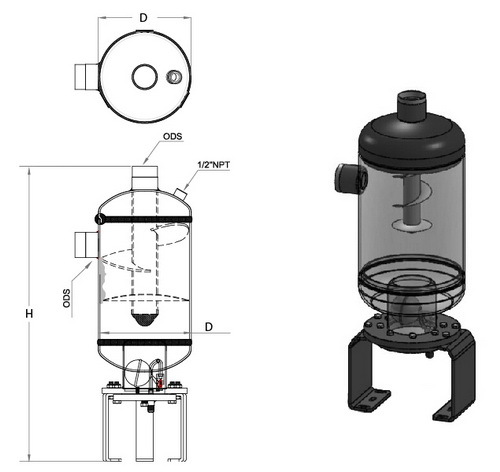

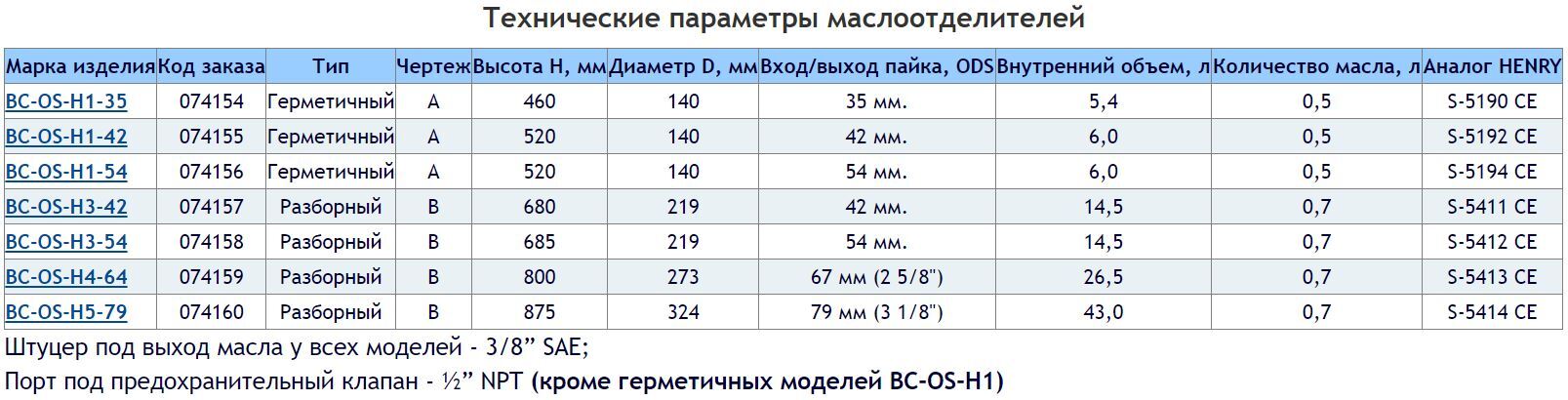

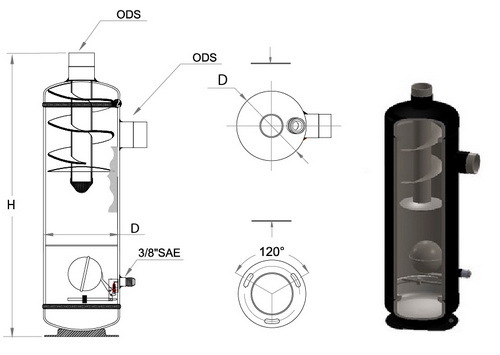

Маслоотделители циклонного типа серии ВС-OS-Н

Дополнительные аксессуары для разборных моделей (опционально):

• Предохранительные клапаны;
• 3-х ходовой вентиль

Основным предназначением маслоотделителей циклонного типа является эффективное отделение масла от паров хладагента, находящегося под высоким давлением, и возврат его в картер компрессора. Это значительно повышает эффективность работы системы в целом за счет предотвращения циркуляции масла по системе. Работа маслоотделителя циклонного типа позволяет эффективно осуществить возврат масла и поддерживать его уровень в картер компрессора. Областями применения циклонных маслоотделителей являются различные типы холодильных систем на базе одиночного компрессора или на базе многокомпрессорных станций.

Маслоотделители циклонного типа серии ВС-OS-H полностью соответствуют техническим условиям и стандартам, предъявляемым к сосудам, работающим под давлением.
Маслоотделители серии ВС-OS-H оснащены надежным поплавковым механизмом из нержавеющей стали и постоянным магнитом для удержания микроскопических металлических включений.

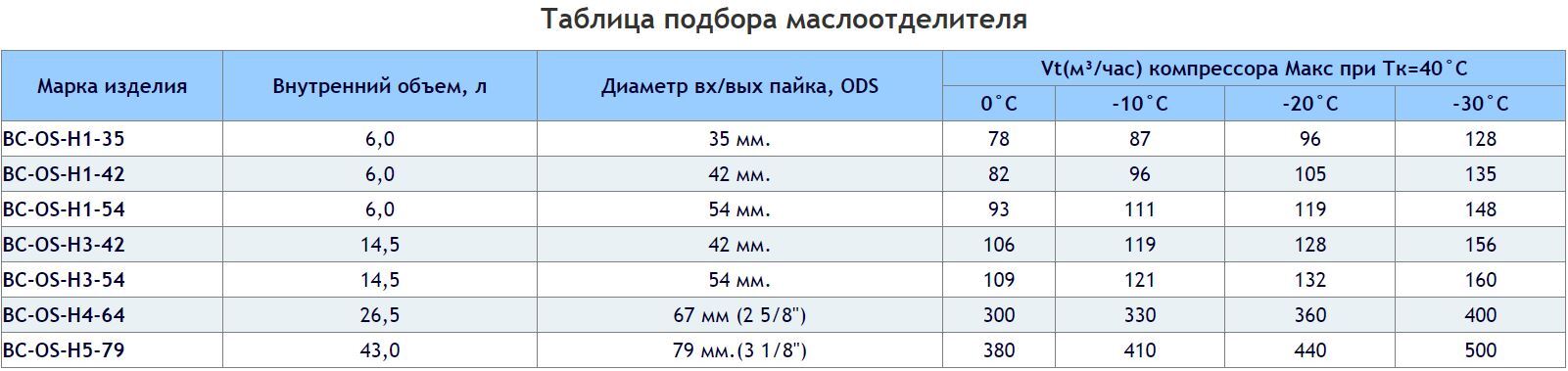

Как выбрать циклонный маслоотделитель

1. Диаметры патрубков маслоотделителя не должны быть меньше, чем диаметр нагнетательной трубы, рассчитанной в соответствии с нормами и правилами, а также индивидуальной компоновкой системы.
2. Максимальная объемная производительность компрессора(-ов) не должна быть выше значения Vt, указанного в таблице характеристик маслоотделителя при данном режиме эксплуатации.
3. Выбор маслоотделителя для 2-х ступенчатого компрессора осуществляется при объемной производительности при - 10ºС по формуле Vt=(Vt1 ступени+Vt2ступени)/2

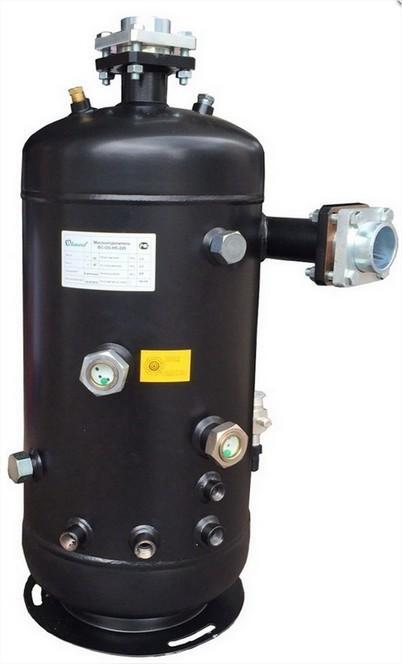

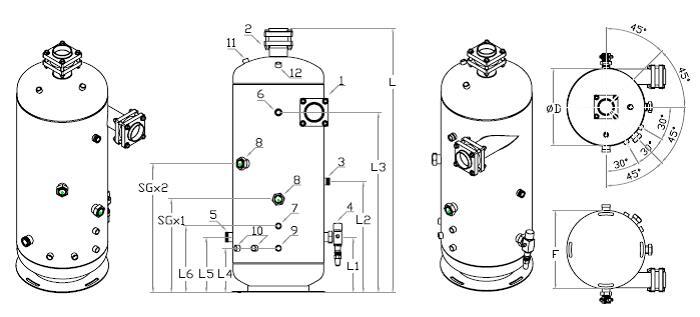

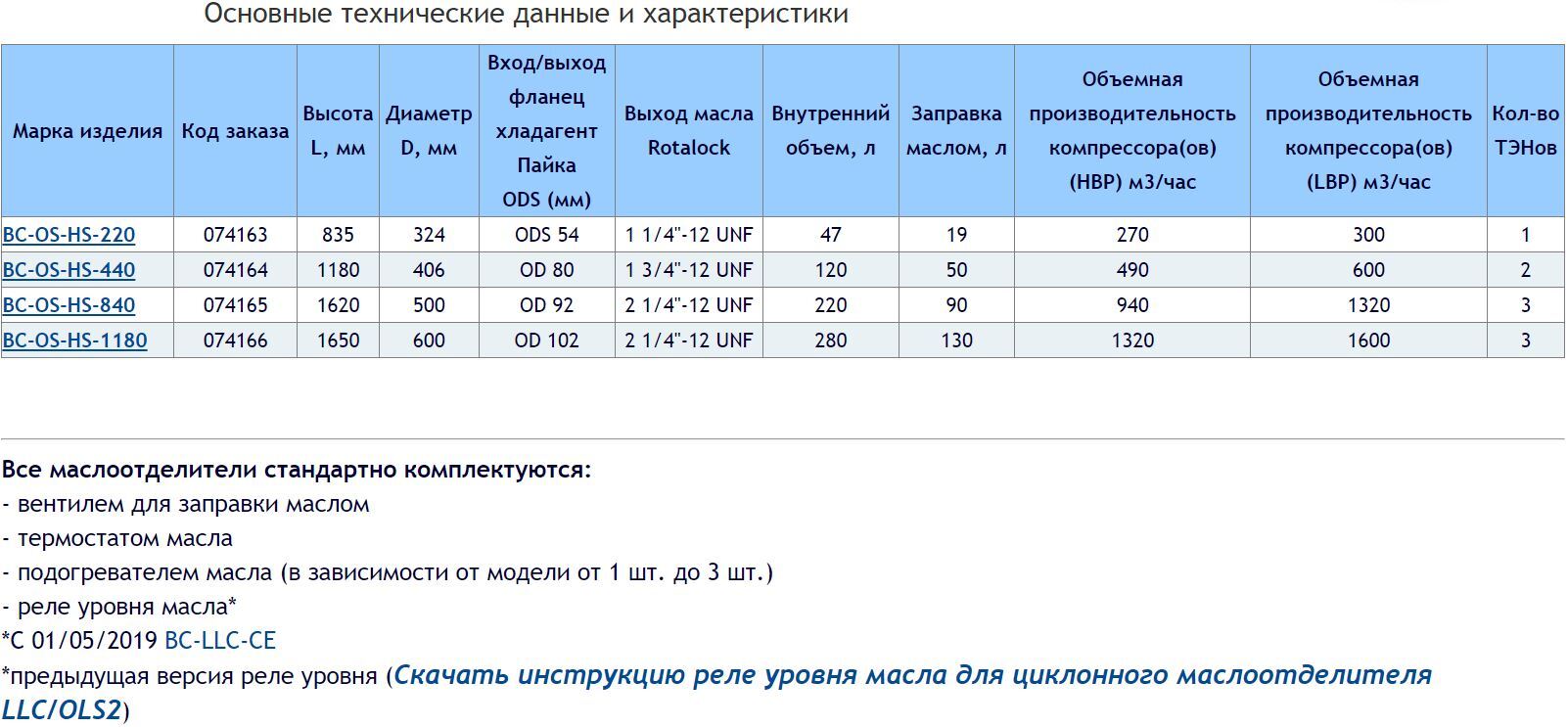

Маслоотделители циклонного типа для винтовых компрессоров ВС-OS-HS

Основным предназначением маслоотделителей является эффективное отделение масла от паров хладагента, находящегося под высоким давлением, и возврат его в картер винтового компрессора .Это позволяет обеспечить надежную работу винтовых компрессоров и значительно повышает эффективность работы системы в целом. Работа маслоотделителя позволяет эффективно осуществить возврат масла и поддерживать его циркуляцию в картер компрессора.

Основные особенности:
•Невысокое значение падения давления
•Минимальный унос масла в холодильную систему, работа с высокой степенью маслоотделения
•Совместим со всеми HFC хладагентами и R22
•Вход и выход линии циркуляции хладагента осуществляется через стальные фланцевые соединения
•Для заправки масла установлен специальный вентиль типа роталок.
•Для визуального контроля уровня масла установлены два смотровых стекла
• Маслоотделители укомплектованы: термостатом масла, подогревателем масла, реле уровня масла и имеют порт для установки предохранительного клапана.

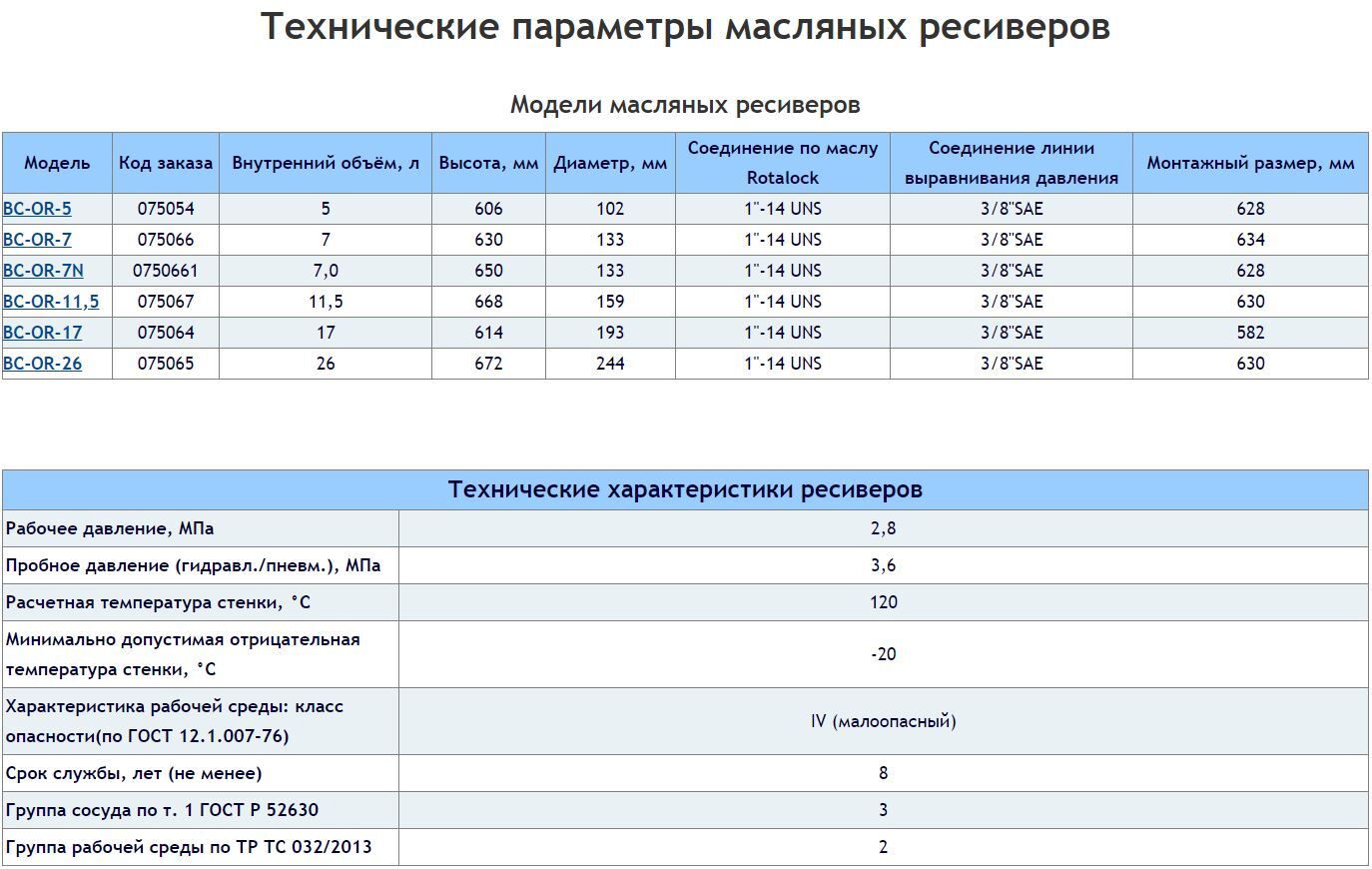

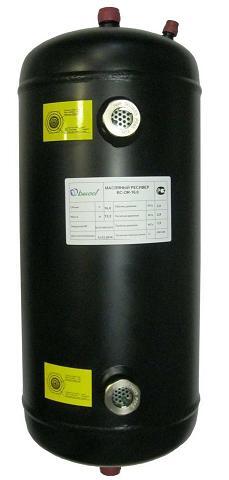

Ресиверы масляные серии BC-OR

•Масляный ресивер предназначен для временного хранения невостребованного на данный момент холодильной системой масла. Типоразмер требующегося маслосборника (ресивера) зависит от объема заправки маслом компрессора, общего количества компрессоров, длины трубопроводов, разветвленности системы и условий эксплуатации.
•Масляные ресиверы серии BC-OR оснащены двумя смотровыми стеклами, вход и выход под запорный вентиль Rotalock 1". Для присоединения дифференциального обратного клапана предусмотрен штуцер под резьбу 3/8 ".
